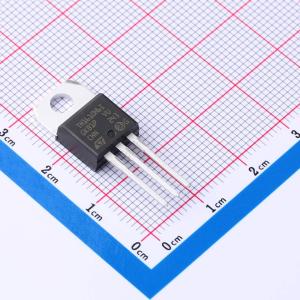

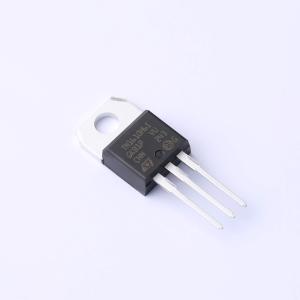

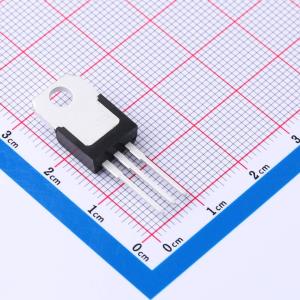

温馨提醒：图片仅供参考，商品以实物为准
TN1610H-6I
1个单向可控硅 600V 30mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 16 A 600 V 高温 SCR，绝缘 TO-220I
- 品牌名称
- ST(意法半导体)
- 商品型号
- TN1610H-6I
- 商品编号
- C3615144
- 商品封装
- TO-220AB
- 包装方式
- 管装
- 商品毛重
- 3.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个单向可控硅 | |
| 断态峰值电压(Vdrm) | 600V | |
| 通态电流(It) | 16A | |
| 浪涌电流 | 153A | |
| 门极平均耗散功率(PG(AV)) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.6V | |
| 门极触发电流(Igt) | 10mA | |
| 门极触发电压(Vgt) | 1.3V | |
| 保持电流(Ih) | 30mA | |
| 工作温度 | -40℃~+150℃ |
商品概述
16A 600V高温SCR晶闸管，采用绝缘TO-220AB封装。TN1610H-6I型号的晶闸管工作结温可达150℃，具有高热性能，可在16A rms下运行。
商品特性
- 高结温：150℃
- 高抗噪性：dV/dt=1000V/μs（150℃时）
- 断态峰值电压：600V
- 高开通电流上升率：dI/dt=100A/μs
- 绝缘封装TO-220AB：绝缘电压2500VRMS，符合UL1557
- ECOPACK2兼容：无卤模塑，无铅镀层
- 门极触发电流：IGT=10mA
应用领域
- 通用AC线路负载切换
- 电机控制电路和启动器
- 浪涌电流限制电路
- 加热电阻控制
- 固态继电器
- 摩托车和工业驱动器的电压调节器
- 过压撬棒保护
- 电动工具和厨房电器的电机控制电路
