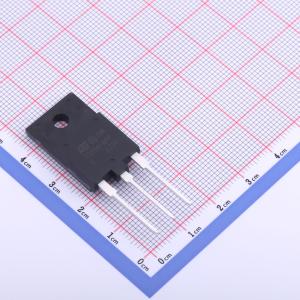

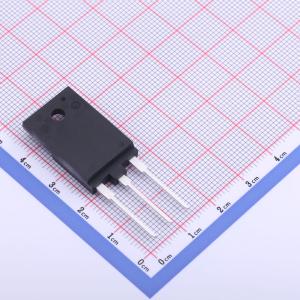

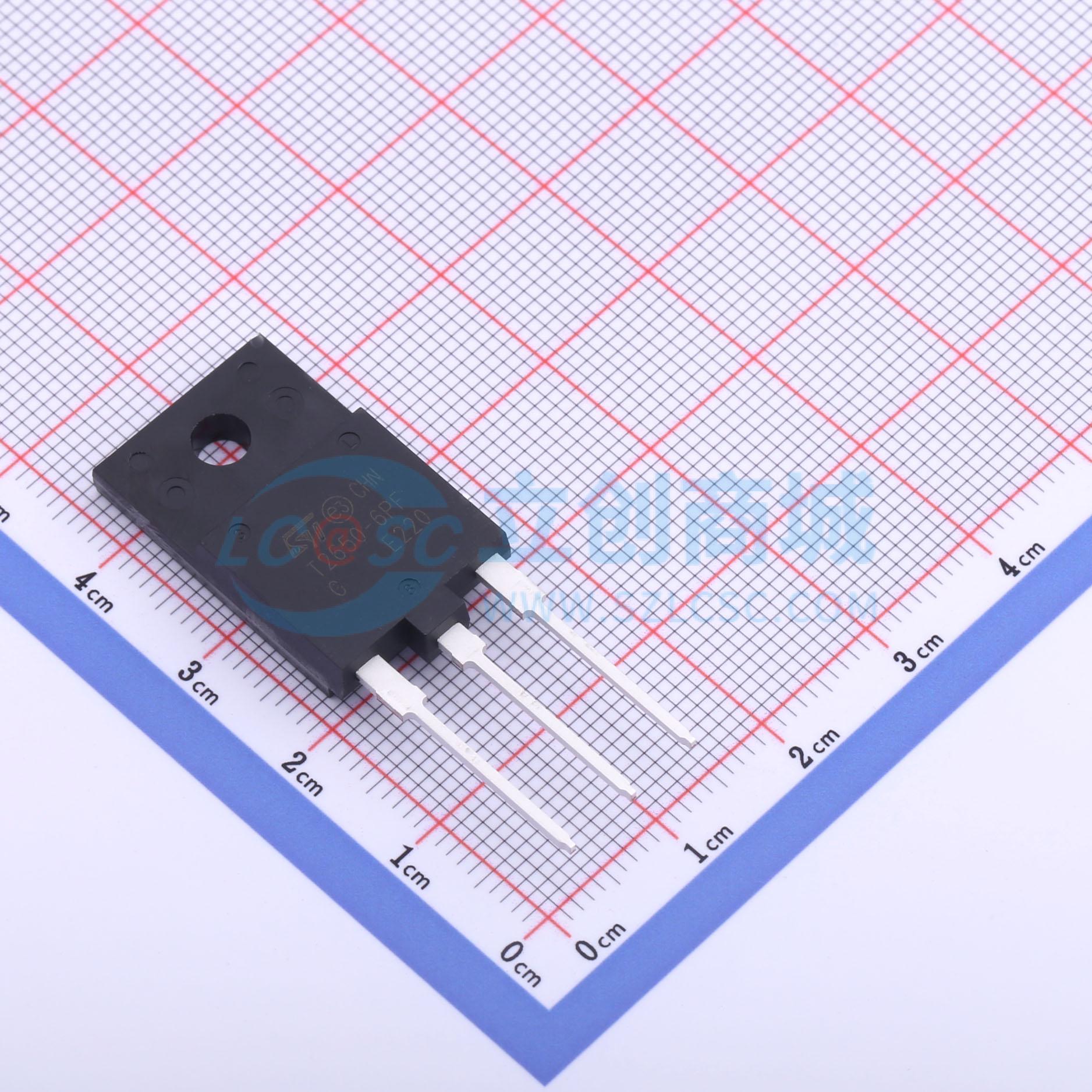

温馨提醒：图片仅供参考，商品以实物为准
T2650-6PF
1个双向可控硅 600V 75mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 采用 TO-3PF 封装的 26A 600V 无缓冲器双向可控硅
- 品牌名称
- ST(意法半导体)
- 商品型号
- T2650-6PF
- 商品编号
- C3614553
- 商品封装
- TO-3PF
- 包装方式
- 管装
- 商品毛重
- 8.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个双向可控硅 | |
| 断态峰值电压(Vdrm) | 600V | |
| 通态电流(It) | 26A | |
| 浪涌电流 | 260A | |
| 门极平均耗散功率(PG(AV)) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.55V | |
| 门极触发电流(Igt) | 50mA | |
| 门极触发电压(Vgt) | 1.3V | |
| 保持电流(Ih) | 75mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
T2650-6PF无缓冲器双向可控硅采用TO-3PF功率封装，适用于通用交流开关。配合适当尺寸的散热器使用时，可支持120V交流电源下高达3kW的交流开关系统。该产品是无缓冲器双向可控硅，推荐用于需要高抗扰性和高浪涌电流的工业应用。提供绝缘接线片（额定值2500V rms），其代表性样品已通过UL评估，符合UL-1557标准的相关UL要求。
商品特性
- 高电流双向可控硅
- 最大阻断电压VDRM、VRRM为600V
- 最大浪涌电压VDSM、VRSM为700V
- 无缓冲器的高静态和动态换向：(dI/dt)c=22A/ms，dV/dt=1000V/μs
- UL认证组件，符合UL-1557标准
- 符合ECOPACK2标准（RoHS和无卤素合规）
- 封装树脂符合UL-94 V0阻燃等级
- 提供绝缘接线片（额定值2500V rms）
应用领域
- 静态继电器中的开关功能、加热调节、感应电机启动电路
- 调光器、电机速度控制器和开关电源浪涌电流限制器中的相位控制操作
