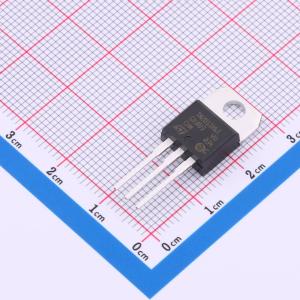

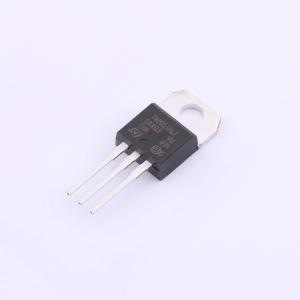

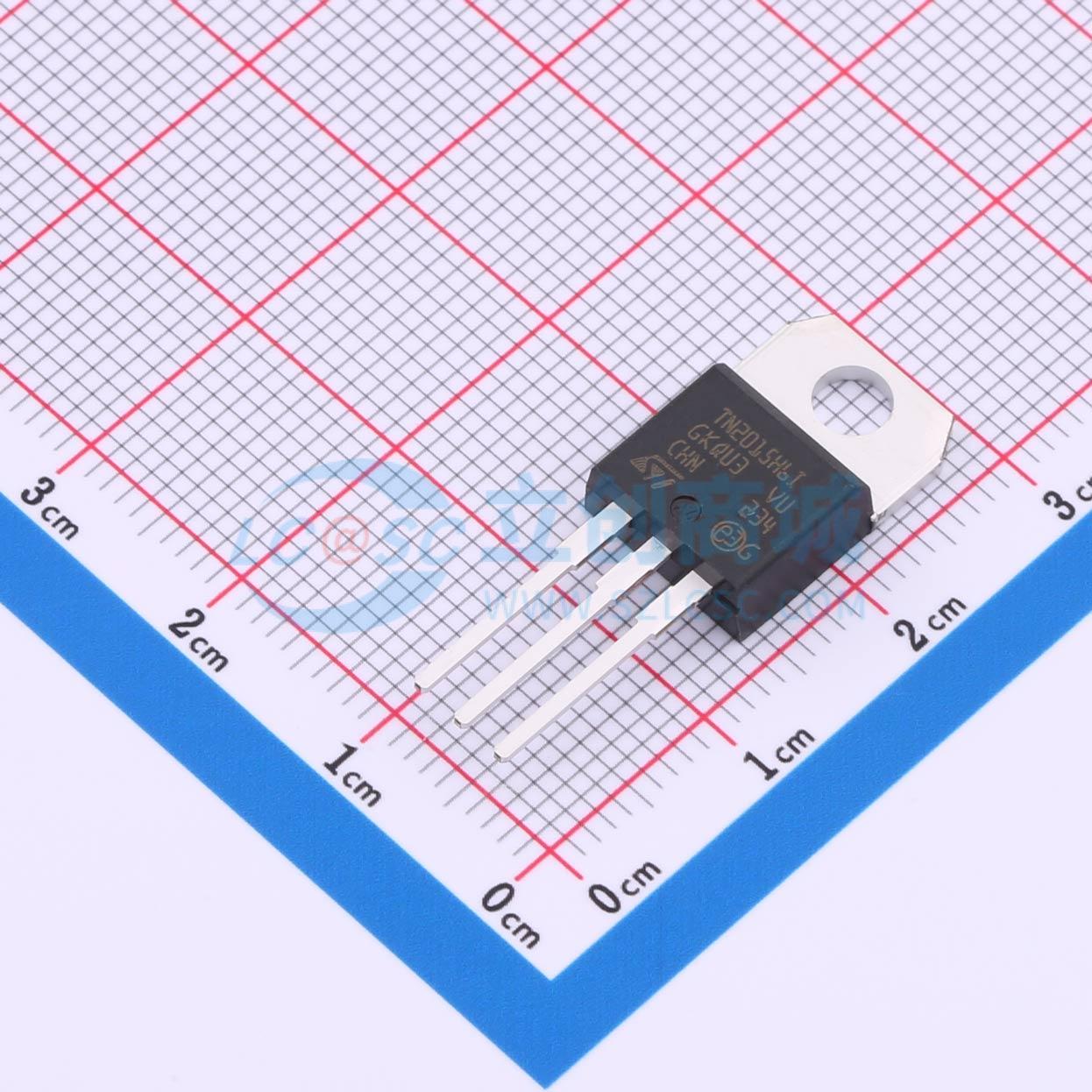

温馨提醒：图片仅供参考，商品以实物为准
TN2015H-6I
1个单向可控硅 600V 50mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 20 A 600 V 高温 SCR
- 品牌名称
- ST(意法半导体)
- 商品型号
- TN2015H-6I
- 商品编号
- C3614762
- 商品封装
- TO-220AB
- 包装方式
- 管装
- 商品毛重
- 3.176克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个单向可控硅 | |
| 断态峰值电压(Vdrm) | 600V | |
| 通态电流(It) | 20A | |
| 浪涌电流 | 197A | |
| 门极平均耗散功率(PG(AV)) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.6V | |
| 门极触发电流(Igt) | 15mA | |
| 门极触发电压(Vgt) | 1.3V | |
| 保持电流(Ih) | 50mA | |
| 工作温度 | -40℃~+150℃ |
商品概述
20A 600V高温SCR晶闸管，采用绝缘TO-220AB封装。TN2015H-6I型号的工作结温可达150℃，具有高热性能，可在20A RMS下运行。其噪声抗扰度（dV/dt=750 V/μs）与栅极触发电流（IGT=15 mA）及开通电流上升率（dI/dt=100 A/μs）的权衡，可用于设计稳健紧凑的控制电路。
商品特性
- 高结温：Tj max=150℃
- 高静态抗扰度：150℃下dV/dt=750 V/μs
- 断态峰值电压：VDRM/NRRM=600V
- 高开通电流上升率：dI/dt=100 A/μs
- 绝缘TO-220AB封装：绝缘电压2500 VRMS，符合UL1557（文件参考E81734）
- ECOPACK2兼容：无卤模塑，无铅镀层
- TO-220AB绝缘封装的模塑化合物树脂无卤，符合UL94 0级阻燃标准；引脚为无铅镀层；推荐扭矩0.4至0.6 N.m
应用领域
- 通用交流线路负载开关
- 电机控制电路和启动器
- 浪涌电流限制电路
- 加热电阻控制、固态继电器
- 摩托车和工业驱动器的电压调节器
- 过压撬棒保护
- 电动工具和厨房电器的电机控制电路
