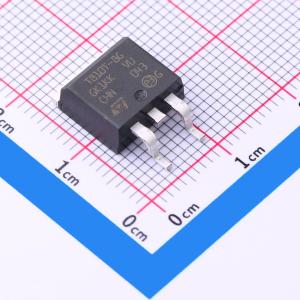

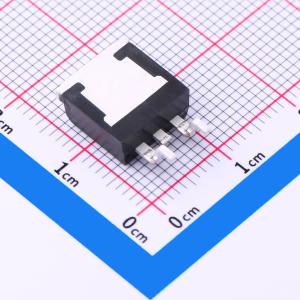

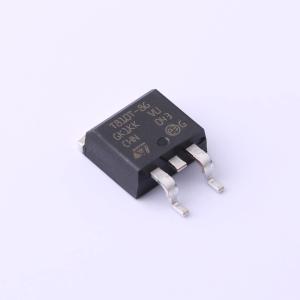

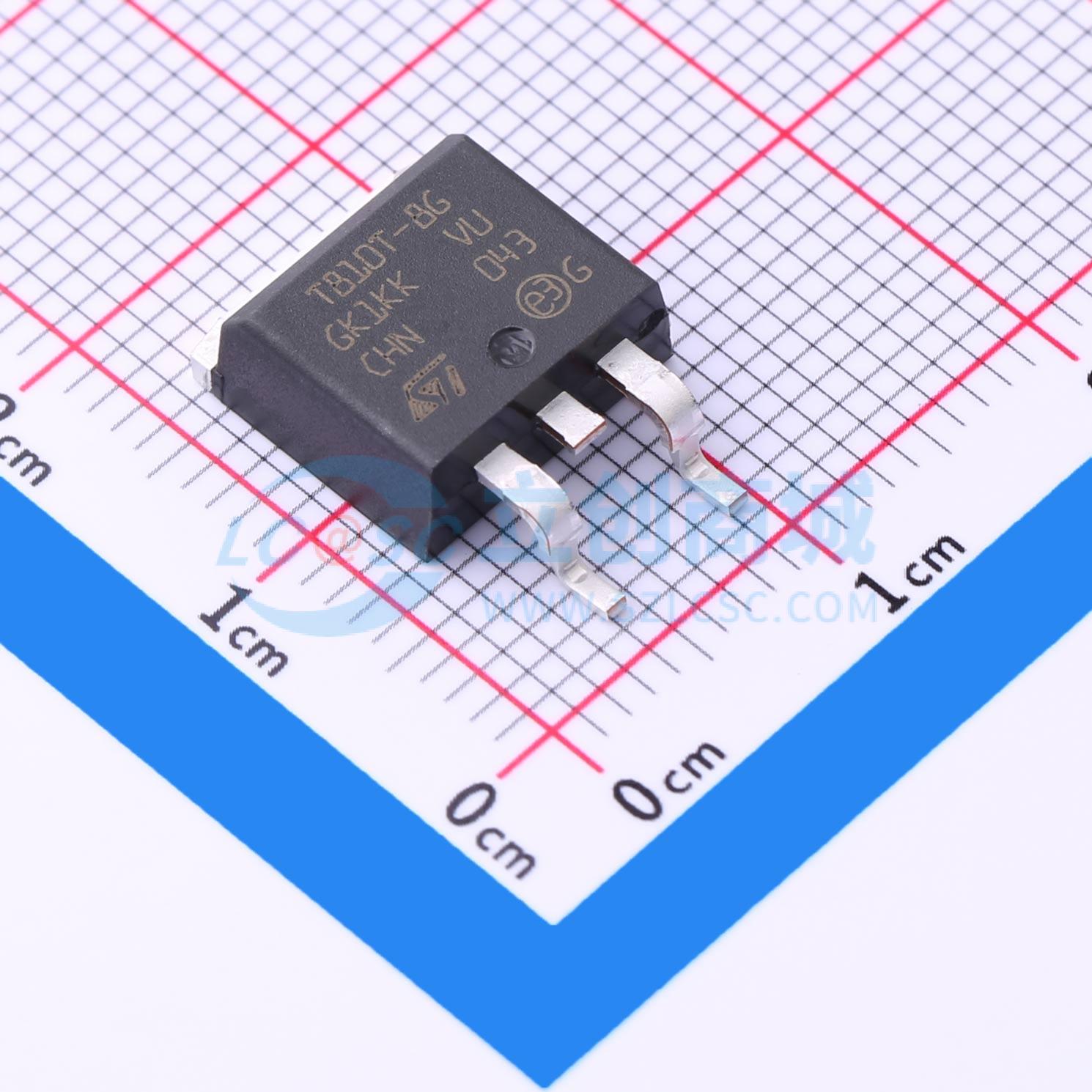

T810T-8G-TR
800V 15mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 8A 800V 150°C D2PAK 逻辑电平 T 系列双向可控硅
- 品牌名称
- ST(意法半导体)
- 商品型号
- T810T-8G-TR
- 商品编号
- C3614860
- 商品封装
- D2PAK
- 包装方式
- 编带
- 商品毛重
- 1.64克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个双向可控硅 | |
| 断态峰值电压(Vdrm) | 800V | |
| 通态电流(It) | 8A | |
| 浪涌电流 | 60A | |
| 门极平均耗散功率(PG(AV)) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.55V | |
| 门极触发电流(Igt) | 10mA | |
| 门极触发电压(Vgt) | 1.3V | |
| 保持电流(Ih) | 15mA | |
| 工作温度 | -40℃~+150℃ |
商品概述
SMD T810T-8G双向可控硅可用于通用交流线路切换中阻性负载的开关或相位角控制功能。作为逻辑电平T系列双向可控硅，T810T-8G可通过简化电路直接由微控制单元（MCU）控制。T系列双向可控硅针对高电磁干扰（EMI）约束进行了优化。表面贴装D²PAK封装支持紧凑的表面贴装技术（SMT）设计，适用于自动化制造。D²PAK的模塑化合物树脂不含卤素，符合UL94阻燃标准V0级。封装符合环保ECOPACK2等级（RoHS和无卤素合规）。
商品特性
- 最大结温150℃
- 三个象限
- 阻性负载上的高换向能力
- 浪涌能力VDSM、VRSM=900V
- 低10mA IGT便于MCU直接控制
- 扩展工作结温至150℃以增加热裕度
- T系列双向可控硅针对高EMI约束优化
- 表面贴装D²PAK封装支持紧凑SMT设计
- D²PAK模塑化合物不含卤素且符合UL94 V0级
- 符合环保ECOPACK2等级（RoHS和无卤素合规）
应用领域
- 通用交流线路负载切换
- 带阻性负载的小型家电
- 混合继电器
- 浪涌电流限制电路
- 过压撬棒保护
