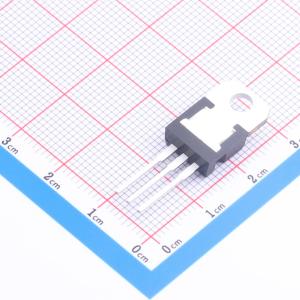

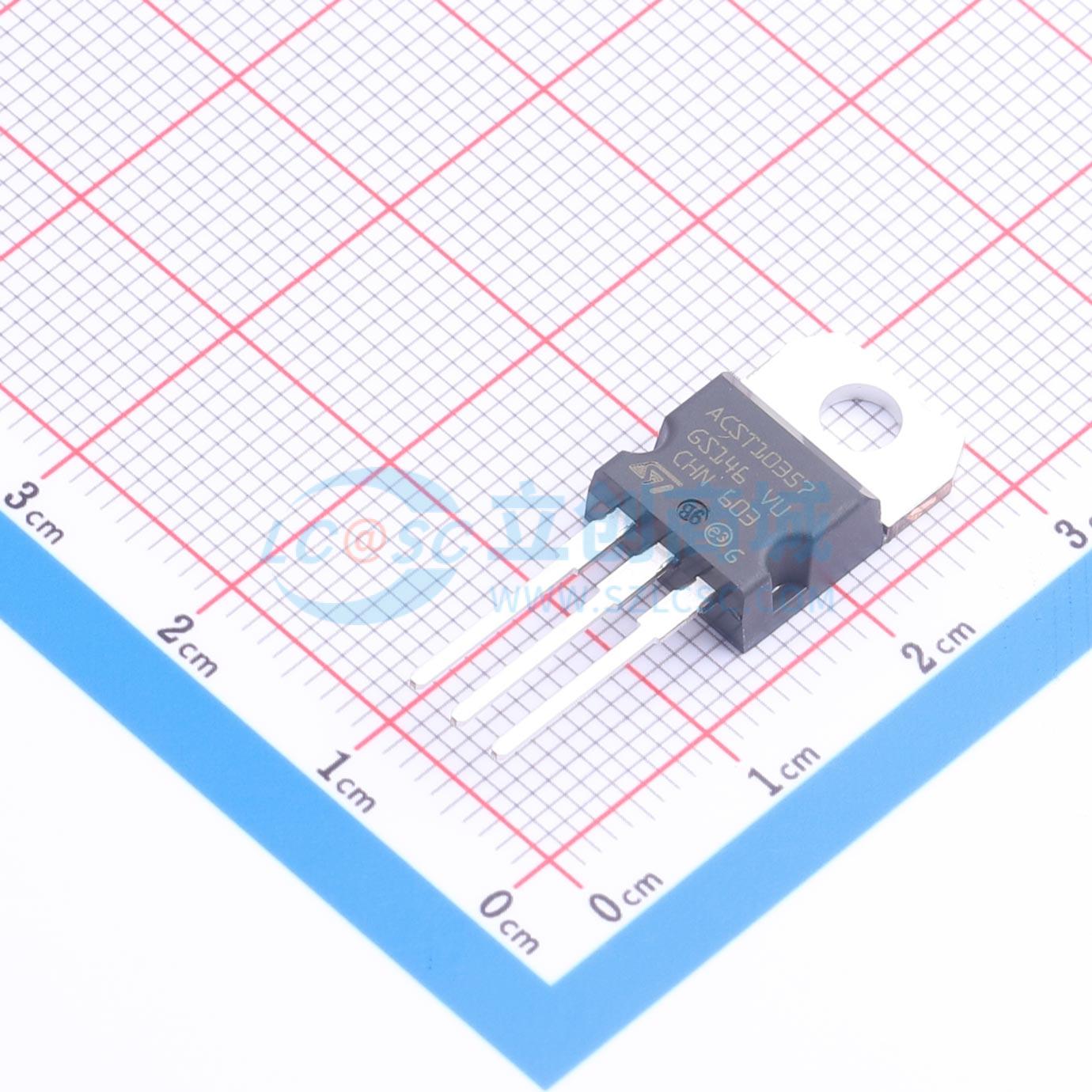

温馨提醒：图片仅供参考，商品以实物为准
ACST1035-7T
ACST1035-7T
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 过压保护交流开关
- 品牌名称
- ST(意法半导体)
- 商品型号
- ACST1035-7T
- 商品编号
- C3614171
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.721克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | - | |
| 断态峰值电压(Vdrm) | 700V | |
| 通态电流(It) | 10A | |
| 浪涌电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | - | |
| 门极触发电流(Igt) | 35mA | |
| 门极触发电压(Vgt) | 1V | |
| 保持电流(Ih) | 50mA | |
| 工作温度 | -40℃~+125℃@(Tj) |
商品概述
ACST10系列属于ACS/ACST功率开关家族，采用ASD（专用分立器件）技术制造。这款高性能器件适用于家用电器或工业系统，可驱动高达10 A的负载。ACST10开关具有双向可控硅（Triac）结构和高压钳位装置，可吸收感性关断能量并承受IEC61000-4-5标准中描述的瞬态电压。ACST1010-7需要低栅极电流即可激活（IGT <10 mA），且仍具有符合IEC61000-4-4标准的高抗噪性。ACST1035-7的静态dV/dt抗扰度最低为2 kV/μs。ACST10器件设计用于控制中等功率负载，例如家用电器中的交流电机。凭借其热性能和关断换向性能，ACST10开关无需额外的关断缓冲器即可驱动高达10 A的感性负载。它在静态和瞬态模式下也具有良好的热性能，例如压缩机浪涌电流或交流电机的高扭矩运行条件。由于栅极触发电流低，ACST1010-7可通过简单的栅极电阻直接由MCU驱动。与需要额外过压保护组件的标准双向可控硅相比，ACST10具有自过压保护功能，由新参数VCL指定。ACST10开关可安全承受交流线路瞬态电压，方式包括钳位低能量尖峰（如关断时的感性尖峰）或切换到导通状态（持续时间小于10 ms）以通过负载耗散更高能量的冲击。该安全特性即使在高导通电流上升率下也能工作。ACST10可安全恢复到导通状态，并在浪涌和下一个零电流交叉后恢复其阻断电压能力。此类非重复测试可在交流线路电压的每个极性上至少进行10次。
商品特性
- 具有过压撬棒保护的双向可控硅（Triac）
- 低IGT（<10 mA）或高抗扰度（IGT <35 mA）版本
- 高抗噪性：静态dV/dt >2000 V/μs
- 提供UL认证绝缘，额定值为2000 VRMS
- 使设备符合IEC61000-4-5标准
- 采用平面技术，具有高关态可靠性
- 无需外部过压保护
- 减少功率无源组件数量
- 对IEC61000-4-4标准中描述的快速瞬态具有高抗扰度
应用领域
- 家用电器和工业控制系统中的交流电源静态开关
- 中等功率交流负载驱动，例如：洗衣机滚筒通用电机、冰箱或空调压缩机
