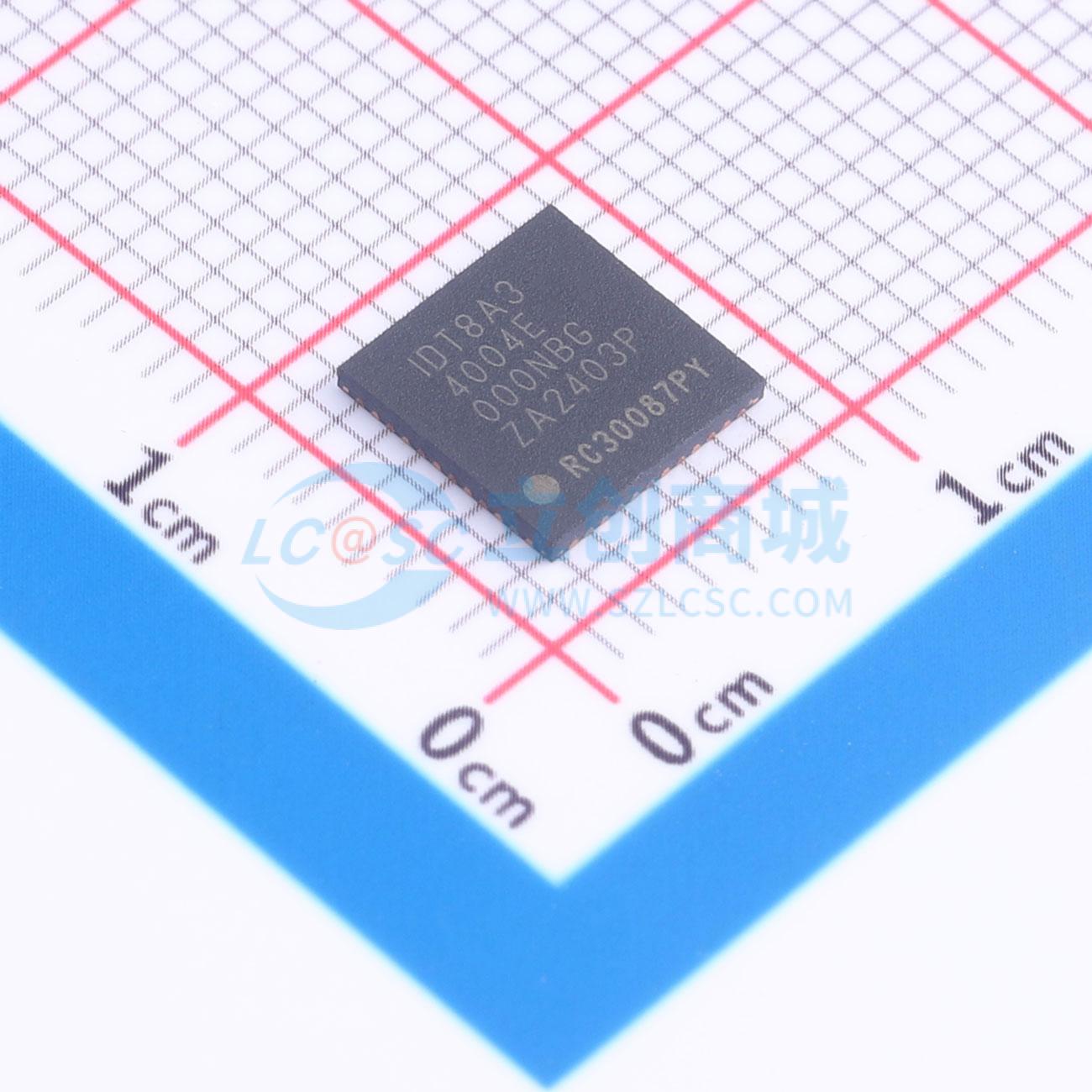

8A34004E-000NBG实物图

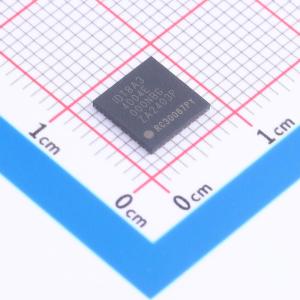

  • 8A34004E-000NBG商品缩略图

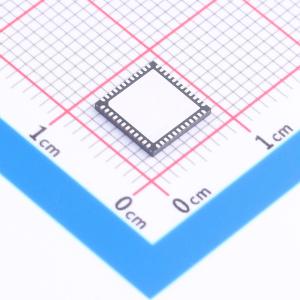

  • 8A34004E-000NBG商品缩略图
  • 8A34004E-000NBG商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

8A34004E-000NBG

同步管理单元,支持多输出模式和频率范围

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
是用于基于数据包和物理层的设备同步的同步管理单元。提供工具来管理基于IEEE 1588和同步以太网(SyncE)时钟的定时参考、时钟源和定时路径。PLL通道可独立用作频率合成器、抖动衰减器、数控振荡器(DCO)或数字锁相环(DPLL)。支持多个独立的定时路径,每个路径可配置为DPLL或DCO。可以精确管理输入到输入、输入到输出和输出到输出的相位偏移。该设备输出低抖动时钟,可直接同步100GBASE-R、40GBASE-R、10GBASE-R和10GBASE-W等接口以及较低速率的以太网接口,以及SONET/SDH和PDH接口和IEEE 1588时间戳单元(TSU)
商品型号
8A34004E-000NBG
商品编号
C3611984
商品封装
VFQFPN-48(7x7)​
包装方式
托盘
商品毛重
1克(g)

商品参数

属性参数值
商品目录时钟消抖
最大输出频率1GHz
工作电压1.71V~3.465V
输出电平LVDS;HSTL;CML;SSTL;LVPECL;LVCMOS;HCSL
属性参数值
输出通道数2
工作温度-40℃~+85℃
功能特性输出同步;片上非易失性参数存储;失效保持;自动时钟切换;内置时钟监测与失锁检测;外部振荡器接口;可编程相位与延迟控制;网络同步器时钟

商品概述

8A34004是一款同步管理单元(SMU),用于基于分组和物理层的设备同步。该设备高度集成,提供管理IEEE 1588和同步以太网(SyncE)时钟的定时参考、时钟源和定时路径的工具。PLL通道可以独立作为频率合成器、抖动衰减器、数字控制振荡器(DCO)或数字锁相环(DPLL)。8A34004支持多个独立的定时路径,每个都可以配置为DPLL或DCO。输入到输入、输入到输出和输出到输出的相位偏斜都可以精确管理。该设备输出低抖动时钟,可以直接同步接口,如100GBASE-R、40GBASE-R、10GBASE-R和10GBASE-W以及较低速率的以太网接口,以及SONET/SDH和PDH接口和IEEE 1588时间戳单元(TSUs)。内部系统APLL必须提供频率在25MHz至54MHz之间的低相位噪声参考时钟。系统APLL的输出用于设备中所有分数输出分频器(FOD)的时钟合成。系统APLL参考可以来自连接到OSCI引脚的外部晶体振荡器,或来自使用连接在OSCI和OSCO引脚之间的晶体的内部振荡器。系统DPLL生成内部系统时钟,用于设备中的参考监视器和其他数字电路。如果提供给系统APLL的参考满足目标应用的稳定性和精度要求,则系统DP。

商品特性

  • 两个独立的定时通道,每个通道可作为频率合成器、抖动衰减器、数字控制振荡器(DCO)或数字锁相环(DPLL),DPLL生成符合电信标准的时钟
  • 符合ITU-T G.8262同步以太网标准,符合传统SONET/SDH和PDH要求,DPLL数字环路滤波器(DLF)可编程,截止频率从12微赫兹到22千赫兹,DPLL/DCO通道使用组合总线共享频率信息以简化符合ITU-T G.8273.2,DPLL和DCO模式之间的切换是无中断且动态的
  • 自动参考切换在DCO和DPLL模式之间,以简化对T-BC中外部相位/时间输入接口的支持
  • 通过分数输出分频器(FOD)生成与输入频率无关的输出频率,每个FOD支持1皮秒分辨率的输出相位调谐
  • 4个差分/8个LVCMOS输出,频率从0.5赫兹到1吉赫兹(LVCMOS为250兆赫兹),抖动低于150飞秒均方根值(10千赫兹到20兆赫兹),支持LVCMOS、LVDS、LVPECL、HCSL、CML、SSTL和HSTL输出模式,差分输出摆幅可选:400毫伏、650毫伏、800毫伏、910毫伏,独立输出电压为3.3伏、2.5伏或1.8伏,LVCMOS额外支持1.5伏或1.2伏,每个输出的时钟相位可独立编程,步进为1纳秒到2纳秒,总范围为±180度
  • 2个差分/4个单端时钟输入,支持频率从0.5赫兹到1吉赫兹,任何输入可以映射到任何或所有定时通道,冗余输入频率彼此独立,任何输入可以指定为外部帧/同步脉冲,如PPES(每偶数秒脉冲)、1 PPS(每秒脉冲)、5PPS、10 PPS、50赫兹、100赫兹、1千赫兹、2千赫兹、4千赫兹和8千赫兹,与可选的参考时钟输入关联,每个输入可编程相位偏移高达±1.638微秒,步进为1皮秒
  • 参考监视器根据LOS、活动性、频率监视和/或LOS输入引脚来限定/取消限定参考,信号丢失(LOS)输入引脚(通过GPIO)可以分配给任何输入时钟参考
  • 自动参考选择状态机根据参考监视器、优先级表、可恢复/不可恢复和其他可编程设置为每个DPLL选择活动参考
  • 系统APLL工作于基模晶体:25兆赫兹至54兆赫兹或来自晶体振荡器
  • 系统DPLL接受XO、TCXO或OCXO,工作频率几乎从1兆赫兹到150兆赫兹
  • DPLL可以配置为DCO以合成精确时间协议(PTP)/IEEE 1588时钟,DCO生成基于PTP的时钟,频率分辨率小于1.11×10^-16
  • DPLL相位检测器可用作时间数字转换器(TDC),精度低于1皮秒
  • 支持1兆赫兹I2C或50兆赫兹SPI串行处理器端口
  • 设备可以在复位后自动配置,通过内部客户可定义的一次性可编程存储器(最多16种不同配置)或标准外部I2C EPROM通过单独的I2C主端口
  • 1149.1 JTAG边界扫描
  • 7×7毫米48-VFQFPN封装

应用领域

  • 核心和接入IP交换机/路由器
  • 同步以太网设备,电信边界时钟(T-BC)和电信时间从时钟(T-TSC)符合ITU-T G.8273.2
  • 10吉比特、40吉比特和100吉比特以太网接口
  • 中心局定时源和分发
  • 用于4.5G和5G网络设备的无线基础设施
