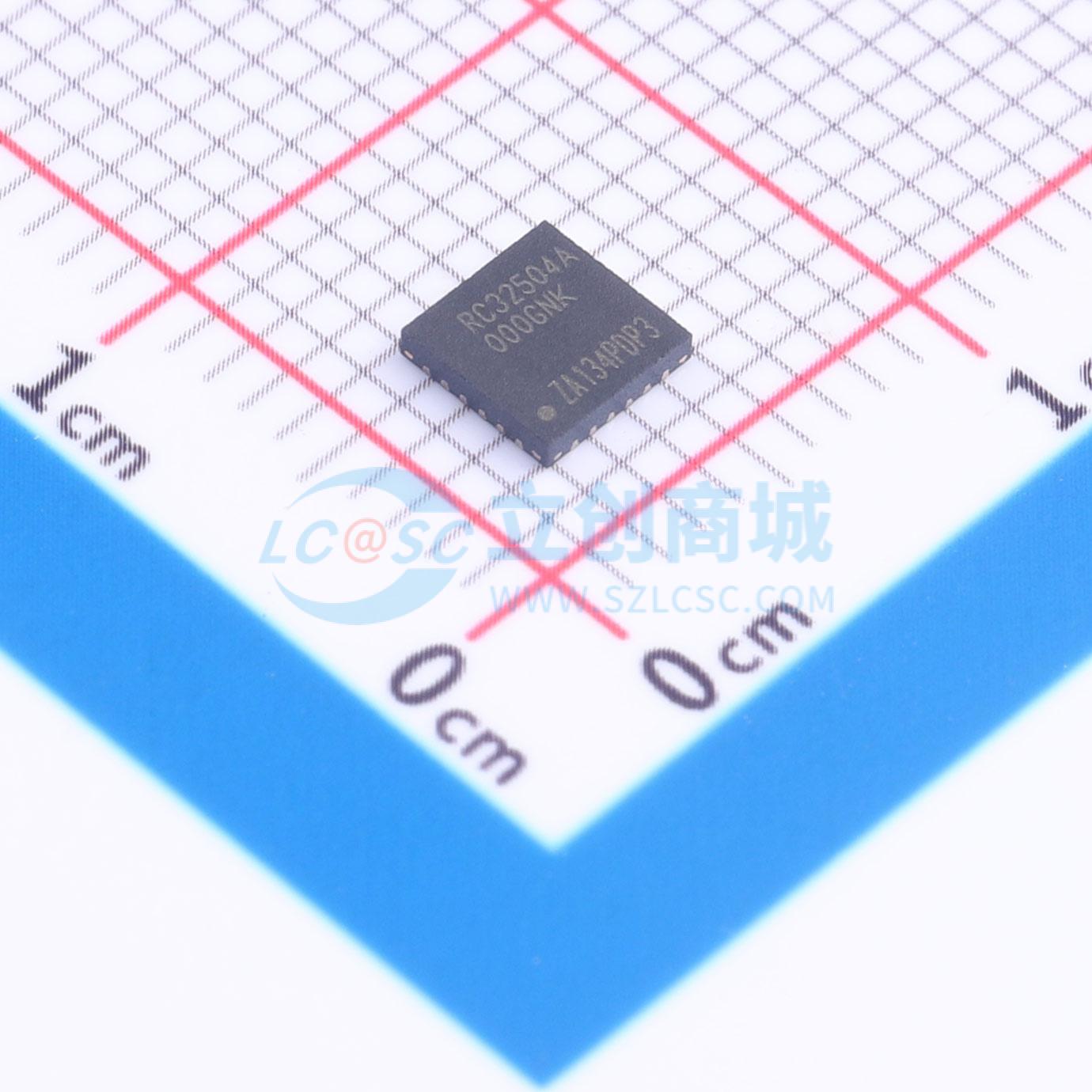

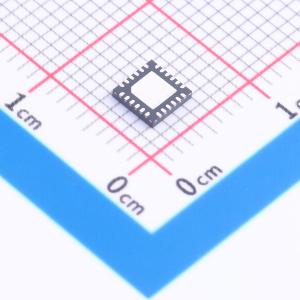

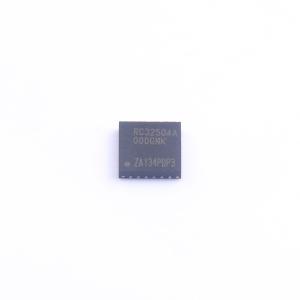

温馨提醒：图片仅供参考，商品以实物为准

RC32504A000GNK#BB0

FemtoClock2 Sub-100fs 通用频率转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RC32504A是一款小型、低功耗定时组件，设计用于紧邻需要多个抖动性能低于100fs参考时钟的PHY、交换机、ASIC或FPGA放置。RC32504A可作为频率合成器在本地生成参考时钟，作为抖动衰减器对中央提供的参考进行本地清理和/或频率转换，作为同步以太网设备时钟对网络提供的参考进行通带滤波和清理，或作为用于频率裕量测试或OTN时钟应用的DCO。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: RC32504A000GNK#BB0
商品编号: C3612404
商品封装: VFQFPN-24(4x4)
包装方式: 托盘
商品毛重: 0.226286克(g)

商品参数

参数完善中

商品概述

RC32504A是一款小型、低功耗定时组件，设计用于紧邻需要多个抖动性能低于100fs参考时钟的PHY、交换机、ASIC或FPGA放置。RC32504A可作为频率合成器在本地生成参考时钟，作为抖动衰减器对中央提供的参考进行本地清理和/或频率转换，作为同步以太网设备时钟对网络提供的参考进行通带滤波和清理，或作为用于频率裕量测试或OTN时钟应用的DCO。

商品特性

抖动RMS低于100fs（10kHz至20MHz）
符合同步以太网/OTN（EEC/OEC）的ITU-T G.8262标准以及增强型同步以太网/OTN（eEEC/eOEC）的ITU-T G.8262.1标准
PLL内核由分数反馈模拟PLL（APLL）组成，可选择由数字PLL（DPLL）控制
- 可使用25MHz至80MHz的晶体或XO工作
- APLL频率与输入/晶体频率无关
- 可作为频率合成器、抖动衰减器、同步设备从时钟或数控振荡器（DCO）工作
- DPLL环路滤波器可编程范围为0.1Hz至12kHz
- DCO调谐粒度小于1ppt
可编程输入缓冲器支持HCSL、LVDS或两个LVCMOS，无需外部端接
- 输入频率：1MHz至800MHz（LVCMOS为250MHz）
- 参考监视器可判定输入时钟是否合格
可编程状态输出
4个差分/8个LVCMOS输出
- 任意频率范围为10MHz至1GHz（LVCMOS为180MHz）
- 可编程输出缓冲器支持HCSL（直流耦合）、LVDS/LVPECL/CML（交流耦合）或两个LVCMOS
- 差分输出摆幅可选：400mV至800mV
- 输出使能输入具有可编程效果
支持最高1MHz或最高20MHz的SPI串行处理器端口
复位后可通过内部用户可定义的一次性可编程（OTP）存储器自动配置，最多支持四种不同配置
4x4 mm 24-QFN封装

应用领域

同步以太网/OTN设备
100Gbps/400Gbps PHY或交换机的参考时钟发生器
OTU3/OTU4映射器的可调OTN时钟参考
可编程光纤模块的参考时钟
