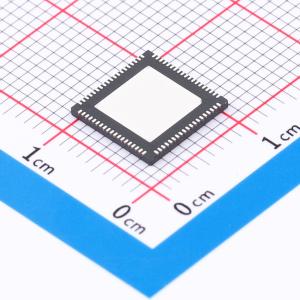

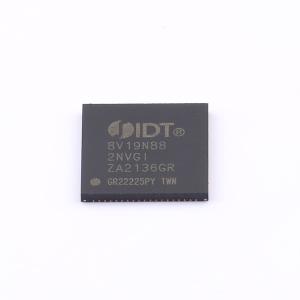

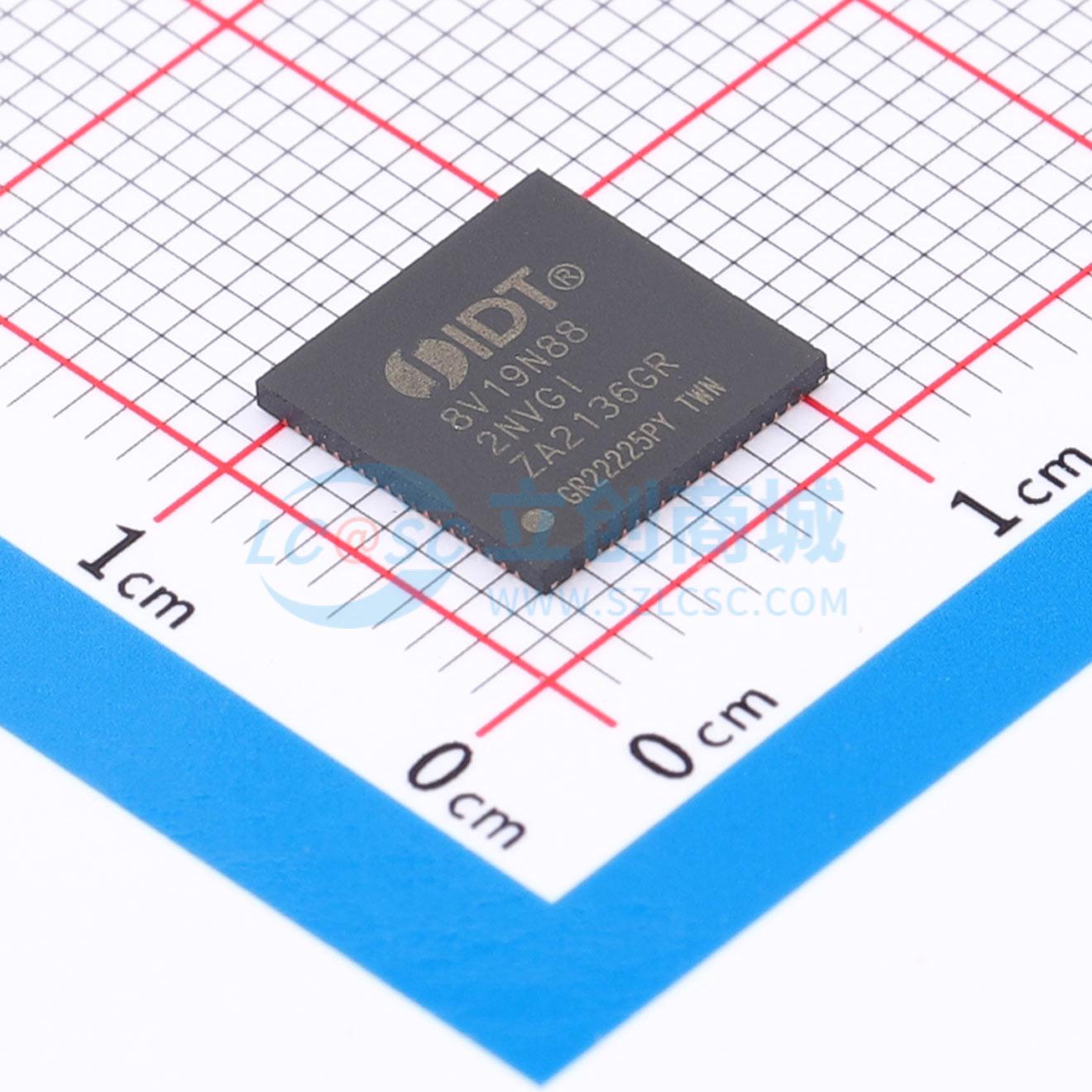

8V19N882NVGI实物图
  • 8V19N882NVGI商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

8V19N882NVGI

8V19N882NVGI

SMT扩展库SMT补贴嘉立创PCB免费打样
商品型号
8V19N882NVGI
商品编号
C3612195
商品封装
QFN-76(9x9)​
包装方式
托盘
商品毛重
1克(g)

商品参数

暂无内容图标

参数完善中

商品概述

8V19N882是一款完全集成的FemtoClock 射频采样时钟生成器和抖动衰减器。该器件被设计为无线基站射频设备板的高性能时钟解决方案,用于调节和管理频率/相位。8V19N882针对4G、5G以及包括毫米波无线实现所需的卓越相位噪声性能进行了优化。该器件支持JESD204B(子类0和1)和JESD204C。

一种两级PLL架构同时支持抖动衰减和频率倍增。第一级PLL是抖动衰减器,并使用外部VCxO以获得最佳的相位噪声特性。第二级PLL锁在第一级PLL的输出信号上并合成目标频率。第二级PLL可以使用内部或外部高频VCO。

8V19N882从选定的VCO生成高频时钟和低频同步信号(SYSREF)。SYSREF信号与时钟信号内部同步。集成的信号延迟块可用于实现相位对齐、系统参考和时钟信号之间的受控相位偏移,以及对齐/延迟各个输出信号。会监控两个冗余输入以检测活动状态。四种可选的时钟切换模式可以处理时钟输入故障场景。自动锁定、单独可编程的输出频率分频器和相位调整功能增加了灵活性。

8V19N882通过3/4线SPI接口进行配置,并在内部寄存器以及通过GPIO[1:0]输出报告锁定和信号丢失状态。内部状态位更改也可以通过GPIO输出报告。

应用领域

  • 无线基础设施应用:4G、5G 和 mmWave
  • 数据采集:对抖动敏感的 ADC 和 DAC 电路
  • 雷达、成像、仪器仪表和医疗

数据手册PDF

优惠活动

购买数量

(207个/托盘,最小起订量 1 个)
起订量:1 个207个/托盘

总价金额:

0.00

近期成交0
