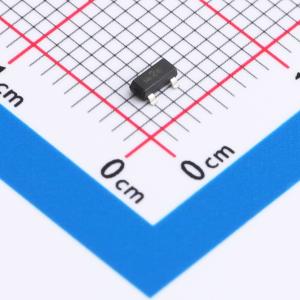

温馨提醒：图片仅供参考，商品以实物为准
ESDA25LY-ES
ESD/TVS 静电防护二极管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 普容24V，两路单向ESD静电防护器件，30kV，CJ：40pF；电源/音频/视频/通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- ESDA25LY-ES
- 商品编号
- C39832183
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 45V | |
| 峰值脉冲电流(Ipp) | 7A | |
| 峰值脉冲功率(Ppp) | 500W | |
| 击穿电压(VBR) | 26.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 50pF |
商品概述
ESDA25LY-ES是一款瞬态电压抑制器阵列，旨在保护连接至数据线和传输线的元件免受静电放电、电快速瞬变脉冲群和雷击的影响。所有引脚均能承受使用IEC61000-4-2空气放电法测试的30kV ESD脉冲。
商品特性
- 符合IEC 61000-4-2 Level 4 ESD保护标准
- ±30kV接触放电
- ±30kV空气放电
- 500W峰值脉冲功率（8/20us波形）
- 低钳位电压
- 可保护一条双向线路或两条单向线路
- 低漏电流
- ESD保护能力 >15kV
- 符合RoHS标准
应用领域
- 便携式电子设备
- 控制与监控系统
- 服务器、笔记本电脑和台式电脑
- 机顶盒
- 通信系统
