温馨提醒：图片仅供参考，商品以实物为准

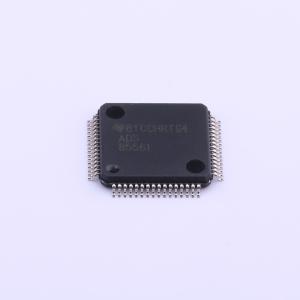

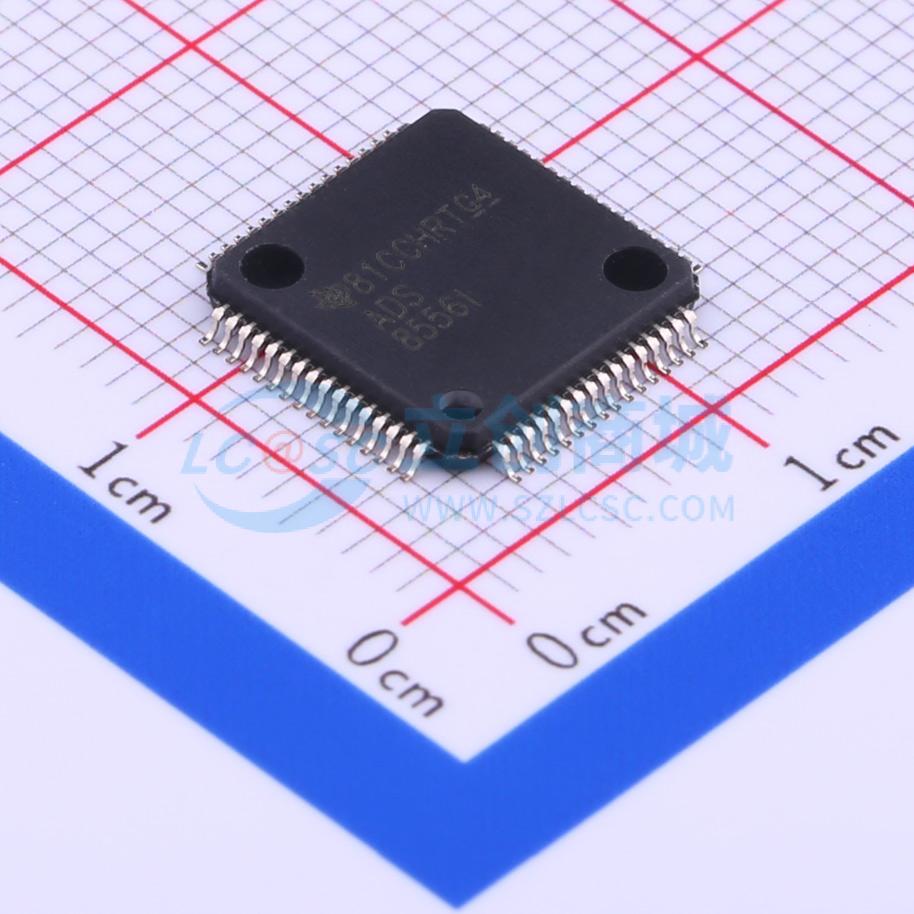

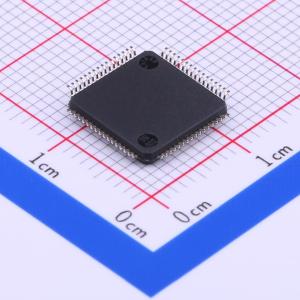

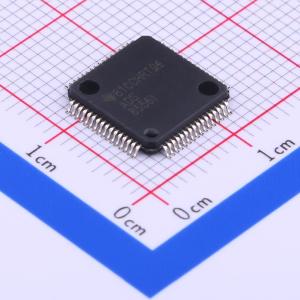

ADS8556IPMR
16位、14位、12位六通道同步采样模数转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADS8556 630kSPS、6 通道同步采样 ADC
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS8556IPMR
- 商品编号
- C39493
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 编带
- 商品毛重
- 1.152克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 采样率 | 630kHz；450kHz | |
| 通道数 | 6 | |
| 工作电压 | 4.5V~5.5V | |
| 接口类型 | 串行；并行 | |
| 差分输入 | - | |
| 积分非线性 | 1.5LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 信噪比 | 91.5dB | |
| 时钟/振荡器 | 内置 | |
| 时钟频率(fc) | 18.5MHz；1MHz~20MHz | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 10ppm/℃ | |
| ADC架构 | SAR |
商品概述
16位、14位、12位引脚和软件兼容的ADC系列 六个逐次逼近寄存器（SAR）ADC，分为三对 使用内部转换时钟和基准时，每通道的最大数据速率： ADS8556：630kSPS（并行）或450kSPS（串行） ADS8557：670kSPS（并行）或470kSPS（串行） ADS8558：730kSPS（并行）或500kSPS（串行） 使用外部转换时钟和基准时的最大数据速率： 800kSPS（并行）或530kSPS（串行） 引脚可选或可编程的输入电压范围：最高±128 出色的信噪比性能： 91.5dB（ADS8556） 85dB（ADS8557） 73.9dB（ADS8558） 可编程且带缓冲的内部基准：0.5V至2.5V和0.5V至3.0V 全面的掉电模式： 深度掉电（待机模式） 部分掉电 自动小憩掉电 可选的并行或串行接口 工作温度范围： -40℃至±125℃ LQFP-64封装
ADS8556/7/8包含六个低功耗、16位、14位或12位、基于逐次逼近寄存器（SAR）的模数转换器（ADC），具有真正的双极性输入。每个通道包含一个采样保持电路，允许同时进行高速多通道信号采集。
ADS8556/7/8在并行接口模式下支持高达730kSPS的数据速率，若使用串行接口则支持高达500kSPS的数据速率。并行接口的总线宽度可设置为8位或16位。在串行模式下，最多可激活三个输出通道。
应用领域
- 电能质量测量
- 保护继电器
- 多轴电机控制
- 可编程逻辑控制器
- 工业数据采集
