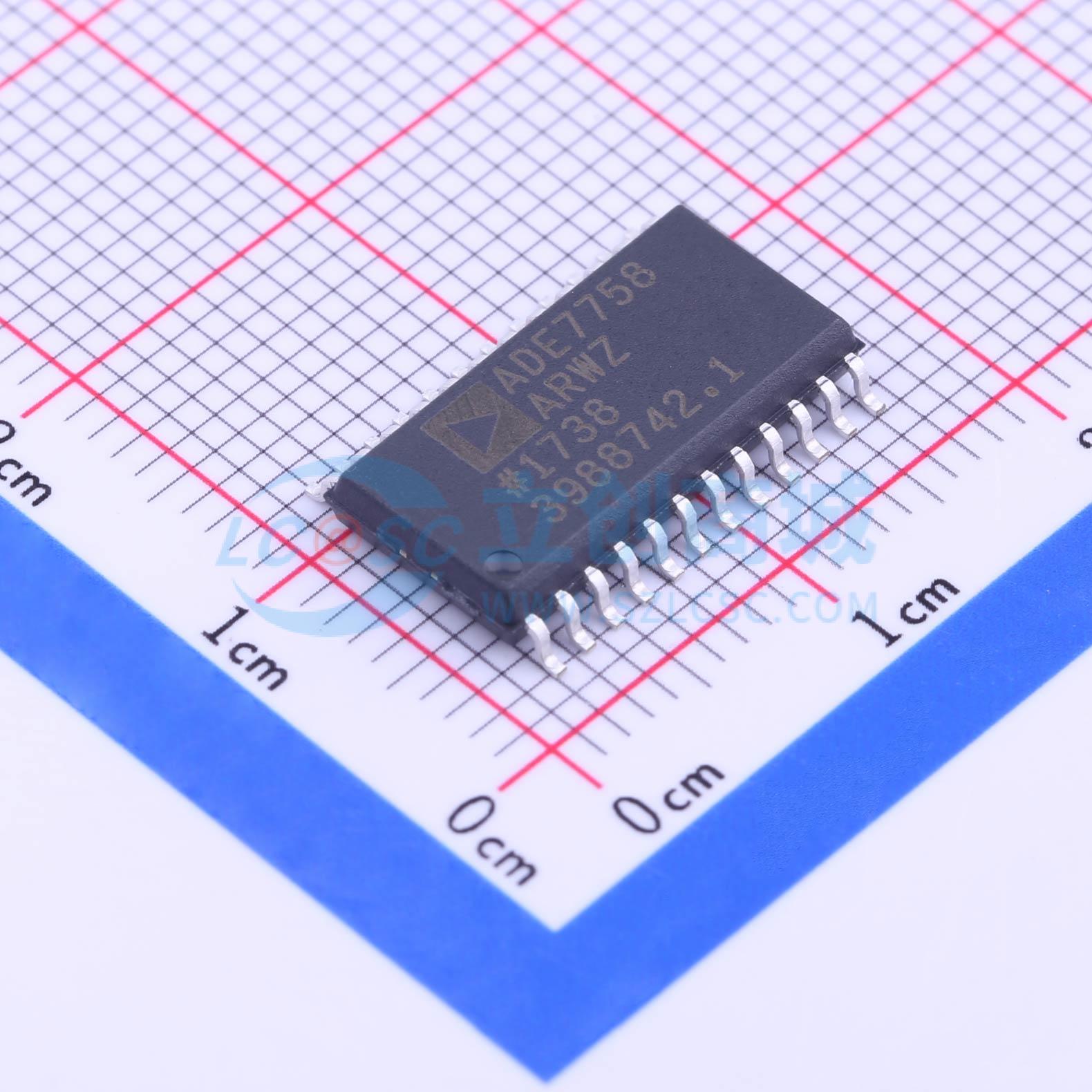

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电能计量芯片 | |
| 通道数 | 6 | |
| 工作电压 | 4.75V~5.25V | |
| 动态范围 | 1000:1 |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | SPI | |
| 工作电流 | 13mA | |
| 工作温度 | -40℃~+85℃ |
商品概述
ADE7758是一款高精度三相电能测量IC，具备串行接口和两个脉冲输出。ADE7758集成了二阶Σ - Δ ADC、数字积分器、参考电路、温度传感器，以及进行有功、无功和视在电能测量与均方根计算所需的所有信号处理功能。 ADE7758适用于测量各种三相配置（如三相三线或三相四线的Y形或Δ形接法）中的有功、无功和视在电能。ADE7758为每一相提供系统校准功能，即均方根偏移校正、相位校准和功率校准。APCF逻辑输出提供有功功率信息，VARCF逻辑输出提供瞬时无功或视在功率信息。
商品特性
- 高精度；支持IEC 60687、IEC 61036、IEC 61268、IEC 62053 - 21、IEC 62053 - 22和IEC 62053 - 23标准
- 与三相三线、三相四线及其他三相系统兼容
- 在25°C下，1000:1动态范围内有功电能误差小于0.7%
- 提供有功/无功/视在电能、电压均方根、电流均方根和采样波形数据
- 两个脉冲输出，一个用于有功功率，另一个可在无功和视在功率之间选择，且频率可编程
- 数字功率、相位和均方根偏移校准
- 片上用户可编程的线电压骤降和过压检测阈值
- 片上数字积分器可直接连接具有di/dt输出的电流传感器
- 电流通道中的可编程增益放大器（PGA）可直接连接电流互感器
- 带IRQ的SPI兼容串行接口
- 专有ADC和DSP在环境条件和时间变化较大时仍能保证高精度
- 2.4 V参考电压（典型漂移30 ppm/°C），具备外部过驱动能力
- 单5 V电源，低功耗（典型值70 mW）
