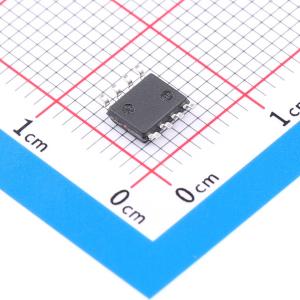

AD8561ARZ

超快7 ns单电源比较器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AD8561 是一款单通道 7 ns 比较器，具有独立的输入和输出部分。独立电源可使输入级采用 ±5V 双电源或 +5V 单电源供电。7 ns 的快速传播延迟使 AD8561 非常适合用于定时电路和线路接收器
品牌名称: ADI(亚德诺)
商品型号: AD8561ARZ
商品编号: C39713
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.15克(g)

商品参数

商品概述

AD8561是一款单通道7 ns比较器，具有独立的输入和输出部分。独立电源使输入级能够采用±5 V双电源和+5 V单电源供电。 7 ns的快速传播延迟使AD8561成为定时电路和线路接收器的理想选择。上升和下降信号的传播延迟紧密匹配，并能随温度变化保持一致。这种匹配的延迟特性使AD8561非常适合时钟恢复应用，因为其输出占空比与输入占空比相匹配。 AD8561与LT1016引脚兼容，且具有更低的电源电流和更宽的共模输入范围，包括负电源轨。 AD8561的工作温度范围为工业级的-40°C至+85°C。AD8561提供8引脚塑料DIP、8引脚TSSOP和8引脚窄体SOIC表面贴装封装。

商品特性

5 V供电时传播延迟为7 ns
单电源工作范围：3 V至10 V
低功耗
锁存功能
TSSOP封装

应用领域

高速定时
时钟恢复和时钟分配
线路接收器
数字通信
鉴相器
高速采样
读通道检测
PCMCIA卡
替代LT1016设计

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(98个/管，最小起订量 1 个)

个

起订量：1 个98个/管

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	比较器
	比较器数	单路
	输入失调电压(Vos)	2.3mV
	输入偏置电流(Ib)	3uA
	传播延迟(tpd)	7ns
	滞后电压(Vhys)	-

	属性	参数值
	共模抑制比(CMRR)	-
	输出类型	-
	输出模式	CMOS；TTL
	静态电流(Iq)	4.5mA
	工作温度	-40℃~+85℃
