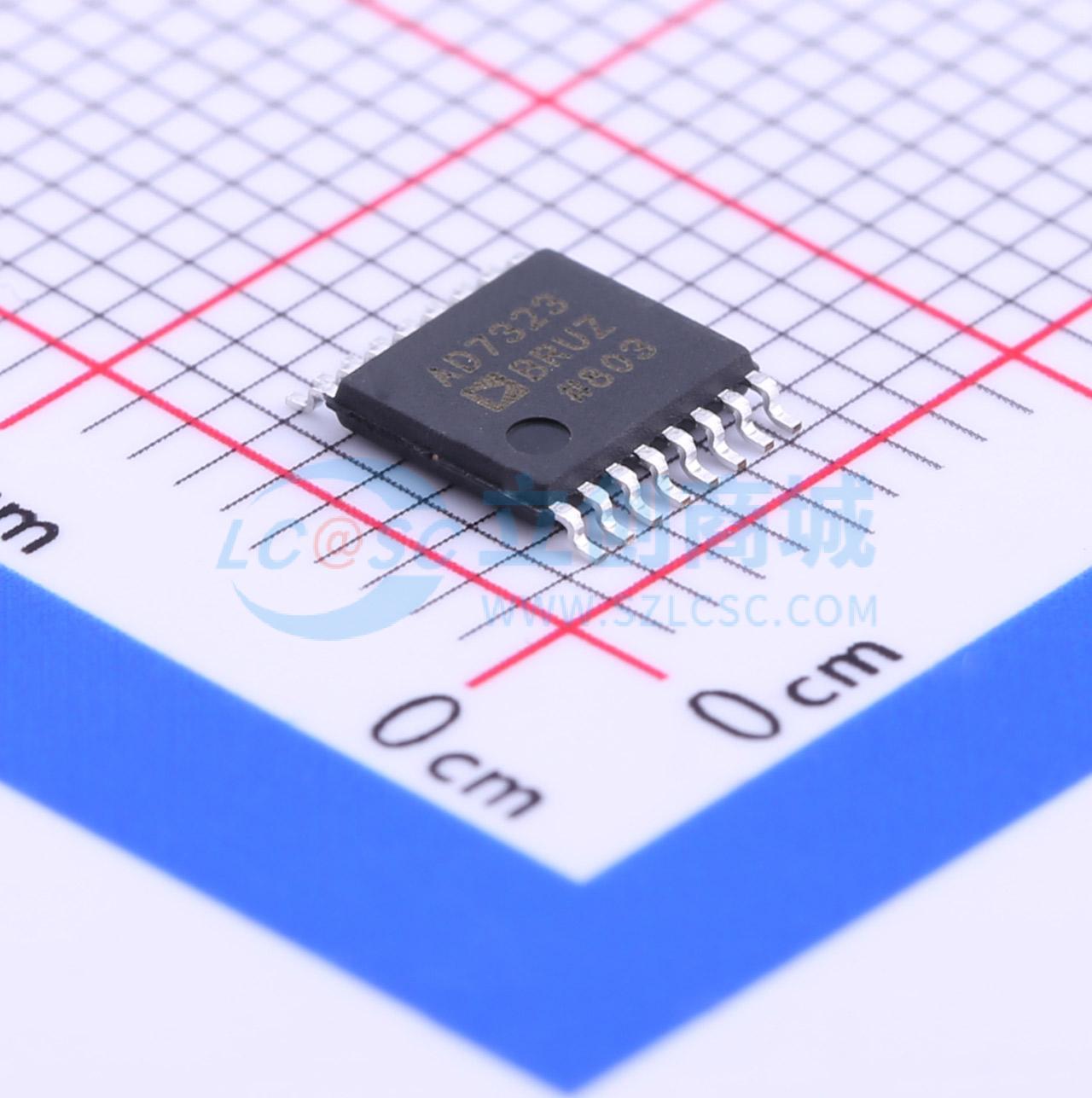

AD7323BRUZ实物图

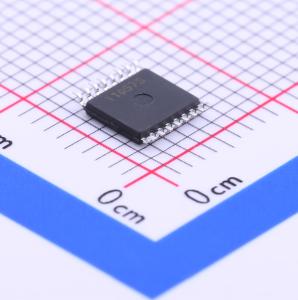

  • AD7323BRUZ商品缩略图

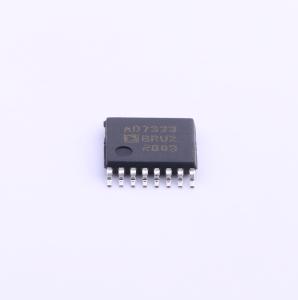

  • AD7323BRUZ商品缩略图
  • AD7323BRUZ商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

AD7323BRUZ

500 kSPS,4通道,软件可选,真双极输入,12位加符号ADC

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
500 kSPS、4通道、软件可选的真双极性输入、12位(带符号位)A/D转换器
品牌名称
ADI(亚德诺)
商品型号
AD7323BRUZ
商品编号
C39898
商品封装
TSSOP-16​
包装方式
编带
商品毛重
0.19克(g)

商品参数

属性参数值
商品目录模数转换芯片ADC
分辨率13位
采样率500kHz
通道数4
工作电压2.7V~5.25V
接口类型SPI
差分输入
积分非线性1.1LSB
属性参数值
工作温度-40℃~+85℃
信噪比76dB
时钟频率(fc)10MHz
基准电压源内置;外置
基准电压源温漂25ppm/℃
ADC架构SAR
静态电流1uA

商品概述

AD7323是一款4通道、12位带符号逐次逼近型模数转换器(ADC),采用iCMOS(工业互补金属氧化物半导体)工艺设计。iCMOS是一种将高压硅与亚微米CMOS和互补双极技术相结合的工艺。它能够开发出一系列高性能模拟集成电路,可在33 V电压下工作,且尺寸是前代高压器件无法企及的。与采用传统CMOS工艺的模拟集成电路不同,iCMOS元件能够接受双极性输入信号,同时提高性能、显著降低功耗并减小封装尺寸。 AD7323可以接受真正的双极性模拟输入信号。AD7323有四个可通过软件选择的输入范围:±10 V、±5 V、±2.5 V和0 V至+10 V。每个模拟输入通道可独立编程为四个输入范围之一。AD7323上的模拟输入通道可被编程为单端、真差分或伪差分模式。 该ADC内置一个2.5 V的内部基准源。AD7323也支持外部基准源工作模式。如果在REFIN/OUT引脚上施加3 V的基准电压,AD7323可以接受真正的双极性±12 V模拟输入。对于±12 V输入范围,需要至少±12 V的VDD和VSS电源。该ADC具有高速串行接口,吞吐量最高可达500 kSPS。

商品特性

  • 12位带符号逐次逼近型ADC
  • 真正的双极性输入范围
  • 软件可选输入范围:±10 V、±5 V、±2.5 V、0 V至+10 V
  • 500 kSPS吞吐量
  • 四个带通道排序器的模拟输入通道
  • 单端、真差分和伪差分模拟输入能力
  • 高模拟输入阻抗
  • 低功耗:18 mW
  • 全功率信号带宽:22 MHz
  • 内部2.5 V基准源
  • 高速串行接口
  • 掉电模式
  • 16引脚TSSOP封装
  • iCMOS工艺技术
