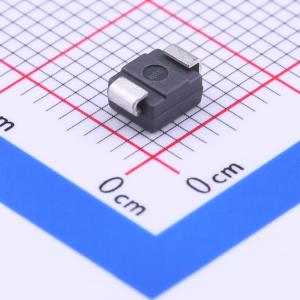

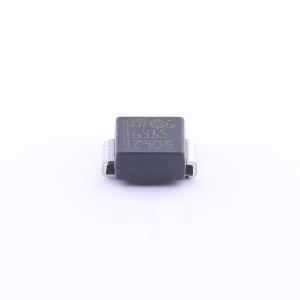

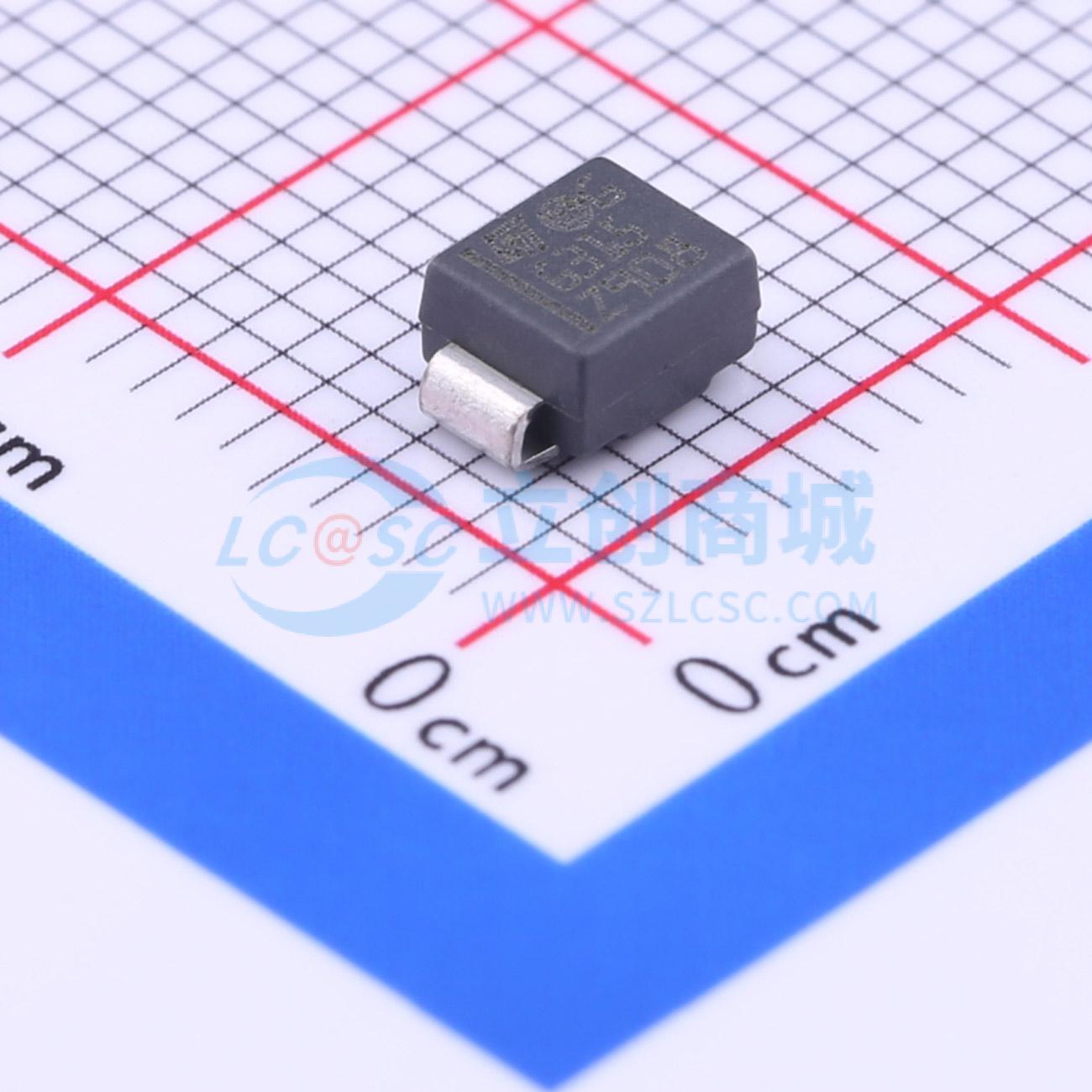

温馨提醒：图片仅供参考，商品以实物为准
STPS3150U
电压:150V 电流:3A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 150 V、3 A功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS3150U
- 商品编号
- C40041
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.224克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 820mV@3A | |
| 直流反向耐压(Vr) | 150V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 3A | |
| 反向电流(Ir) | 2uA@150V | |
| 非重复峰值浪涌电流 (Ifsm) | 80A |
商品概述
150 V功率肖特基整流器适用于高达24 V导轨的开关模式电源和高频转换器。该器件采用轴向、SMB和薄型SMB封装，型号包括SMB STPS3150U、DO-201AD STPS3150和SMB flat STPS3150UF。其环氧树脂符合UL94 V0标准，且为无铅封装。
商品特性
- 可忽略的开关损耗
- 低正向压降，可提高效率并延长电池寿命
- 低热阻
- 符合ECOPACK®2标准的组件
- dTj/dT <0.5（二极管在自身散热片上避免热失控的条件）
- tp=5 ms，δ<2%
- tp=380μs，δ<2%
- 可使用公式P =0.59 × IF(AV) +0.023 × IF²(RMS)评估传导损耗
应用领域
- 消费类应用：电视、机顶盒（STB）、DVD
- 计算机应用：个人电脑（PC）
- 开关模式电源（高达24 V导轨）
- 高频转换器
