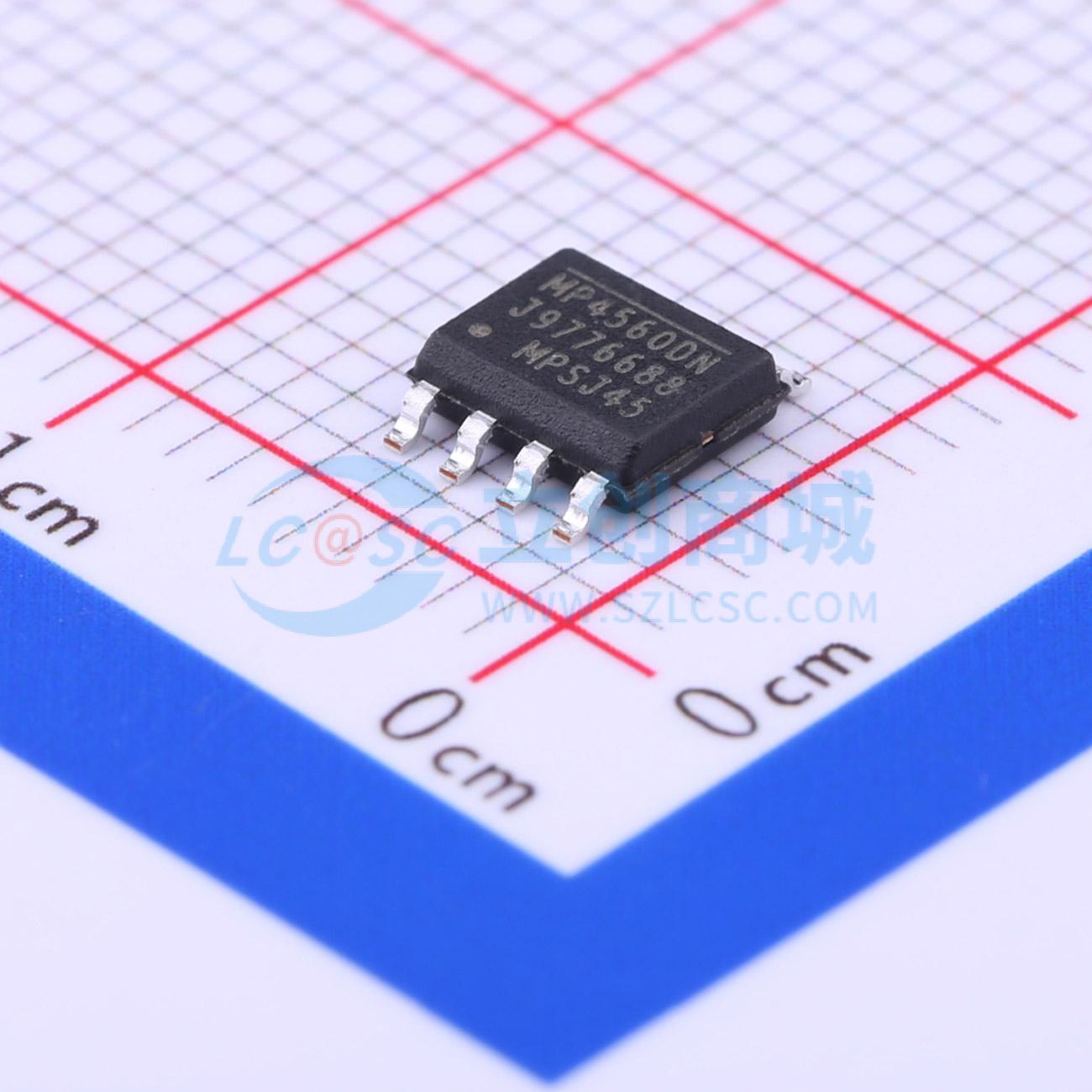

MP4560DN-LF-Z

2A, 2MHz, 55V降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DCDC降压，电源输入30V以上，1A~3A(中电流)方案，MP4560是一款高频率降压转换器,具有3.8V到55V的宽输入电压范围,内置250mΩ的高侧高压MOSFET,提供2A输出,支持高达2MHz的可编程开关频率,静态电流仅为140μA,适用于汽车和工业系统。
品牌名称: MPS(芯源)
商品型号: MP4560DN-LF-Z
商品编号: C40133
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 0.341克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

MP4560是一款高频降压开关稳压器，集成了内部高端高压功率MOSFET。它采用电流模式控制，可提供2A输出，具有快速的环路响应和易于补偿的特点。 3.8V至55V的宽输入电压范围适用于各种降压应用，包括汽车输入环境中的应用。12μA的关断模式电源电流使其适用于电池供电的应用。通过在轻载条件下降低开关频率以减少开关和栅极驱动损耗，可在宽负载范围内实现高功率转换效率。频率折返功能有助于防止启动期间电感电流失控，热关断功能可确保可靠、容错的运行。 MP4560的开关频率为2MHz，能够避免诸如AM收音机和ADSL应用中出现的EMI（电磁干扰）噪声问题。 MP4560提供3mm x 3mm 10引脚QFN和带散热焊盘的SOIC8小型封装。

商品特性

3.8V至55V宽工作输入电压范围
250mΩ内部功率MOSFET
高达2MHz的可编程开关频率
140μA静态电流
陶瓷电容稳定
内部软启动
高达95%的效率
输出电压可在0.8V至52V之间调节
提供3x3 10引脚QFN和带散热焊盘的SOIC8封装

应用领域

高压电源转换
汽车系统
工业电源系统
分布式电源系统
电池供电系统

数据手册PDF

放大查看下载PDF

优惠活动

8.8折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.8V~55V
	输出电压	800mV~52V
	输出电流	2A
	开关频率	1MHz；2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	140uA
	开关管(内置/外置)	内置
	输出类型	可调
