3.3V供电，±15kV ESD保护的RS-485/RS-422收发器具有一个驱动器和一个接收器。这些设备包括失效安全电路，在接收器输入开路或短路时保证接收器输出为逻辑高电平。如果终止总线上的所有发送器被禁用（高阻态），接收器将输出逻辑高电平。MAX3070E–MAX3079E系列包含热插拔功能，以消除上电或热插入期间总线上的错误转换。

MAX3070E/MAX3071E/MAX3072E的特点是具有减小斜率的驱动器，这可以最小化电磁干扰并减少由于电缆端接不当引起的反射，允许无误码数据传输速率高达250kbps。MAX3073E/MAX3074E/MAX3075E同样具有限斜率驱动器，但允许传输速率达到500kbps。MAX3076E/MAX3077E/MAX3078E的驱动器斜率没有限制，使传输速率达到16Mbps成为可能。MAX3079E的斜率可通过引脚选择，支持250kbps、500kbps和16Mbps。

MAX3072E/MAX3075E/MAX3078E适用于半双工通信，而MAX3070E/MAX3071E/MAX3073E/MAX3074E/MAX3076E/MAX3077E适用于全双工通信。MAX3079E可以选择半双工或全双工操作，并且还通过独立引脚提供可编程的接收器和发送器输出相位。

当未加载或完全加载且驱动器禁用时，MAX3070E–MAX3079E收发器消耗800μA的电源电流。所有设备的接收器输入阻抗为1/8单位负载，允许总线上最多连接256个收发器。

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~3.6V
	数据速率	16Mbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	-40℃~+85℃
	静态电流	800uA
	通讯模式	半双工

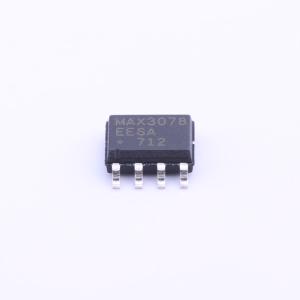

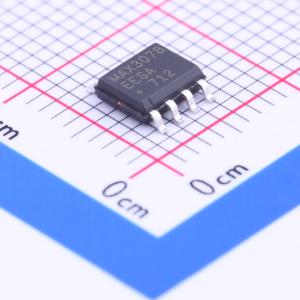

MAX3078EESA+T
