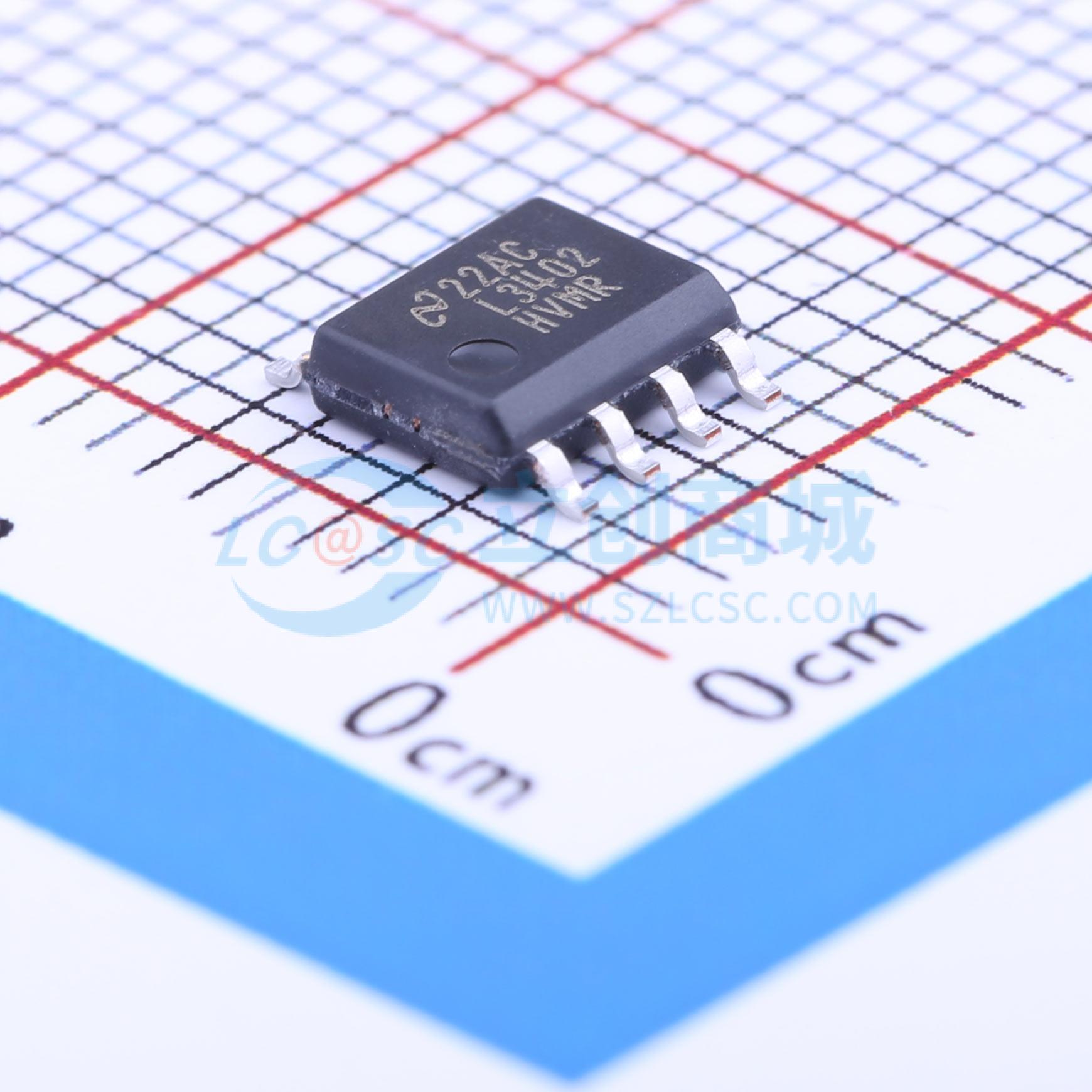

温馨提醒：图片仅供参考，商品以实物为准
LM3402HVMR/NOPB
输出500mA 降压型驱动
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM3402HV 75V 0.5A 恒流 LED 降压驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM3402HVMR/NOPB
- 商品编号
- C39504
- 商品封装
- SOIC-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 6V~75V | |
| 开关频率 | - | |
| 通道数 | 1 | |
| 输出电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 500mA | |
| 调光 | PWM | |
| 特性 | - | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ |
商品概述
LM3402/02HV 是单片开关稳压器，设计用于为高功率LED提供恒定电流。它们非常适合汽车、工业和通用照明应用，包含一个具有735 mA（典型值）电流限制的高端N沟道MOSFET开关，适用于降压（Buck）稳压器。滞回控制与受控导通时间结合外部电阻，使转换器输出电压能够根据需要调整，以向不同数量和类型的串联及串并联连接的LED阵列提供恒定电流。通过脉宽调制（PWM）进行LED调光、断开或损坏的LED保护、低功耗关断和热关断等功能完善了其特性集。
商品特性
- 集成0.5A N沟道MOSFET
- 输入电压范围6V至42V（LM3402）
- 输入电压范围6V至75V（LM3402HV）
- 温度范围内输出电流500mA
- 周期电流限制
- 无需控制环路补偿
- 独立的PWM调光和低功耗关断
- 支持全陶瓷输出电容和无电容输出
- 热关断保护
- VSSOP，SO PowerPAD封装
应用领域
- LED驱动器
- 恒流源汽车照明
- 通用照明工业照明
