这些设备设计用于承受过电压故障，如直接短路到电源、接线错误、连接器故障、电缆挤压和工具误用等情况。它们对ESD事件也非常稳健，具有符合人体模型规格的高水平保护。

这些设备结合了一个差分驱动器和一个差分接收器，它们由单一电源供电。在HVD1782中，驱动器的差分输出和接收器的差分输入内部连接，形成适合半双工（两线总线）通信的端口。该端口具有宽共模电压范围，使得这些设备适用于长电缆多点应用。这些设备的工作温度范围为-40℃至125℃。这些设备与工业标准SN75176收发器引脚兼容，使其成为大多数系统的即插即用升级。

这些设备完全符合ANSI TIA/EIA 485-A标准，在5V供电下工作，并且可以在3.3V供电下以降低的驱动器输出电压运行，适用于低功耗应用。对于需要在扩展共模电压范围内工作的应用，请参阅SN65HVD1785 (SLLS872)数据表。

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3.15V~5.5V

	属性	参数值
	数据速率	115Kbps
	节点数	320
	静电保护	±16kV
	工作温度	-40℃~+125℃
	静态电流	4mA

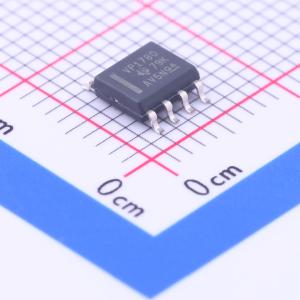

SN65HVD1780DR
