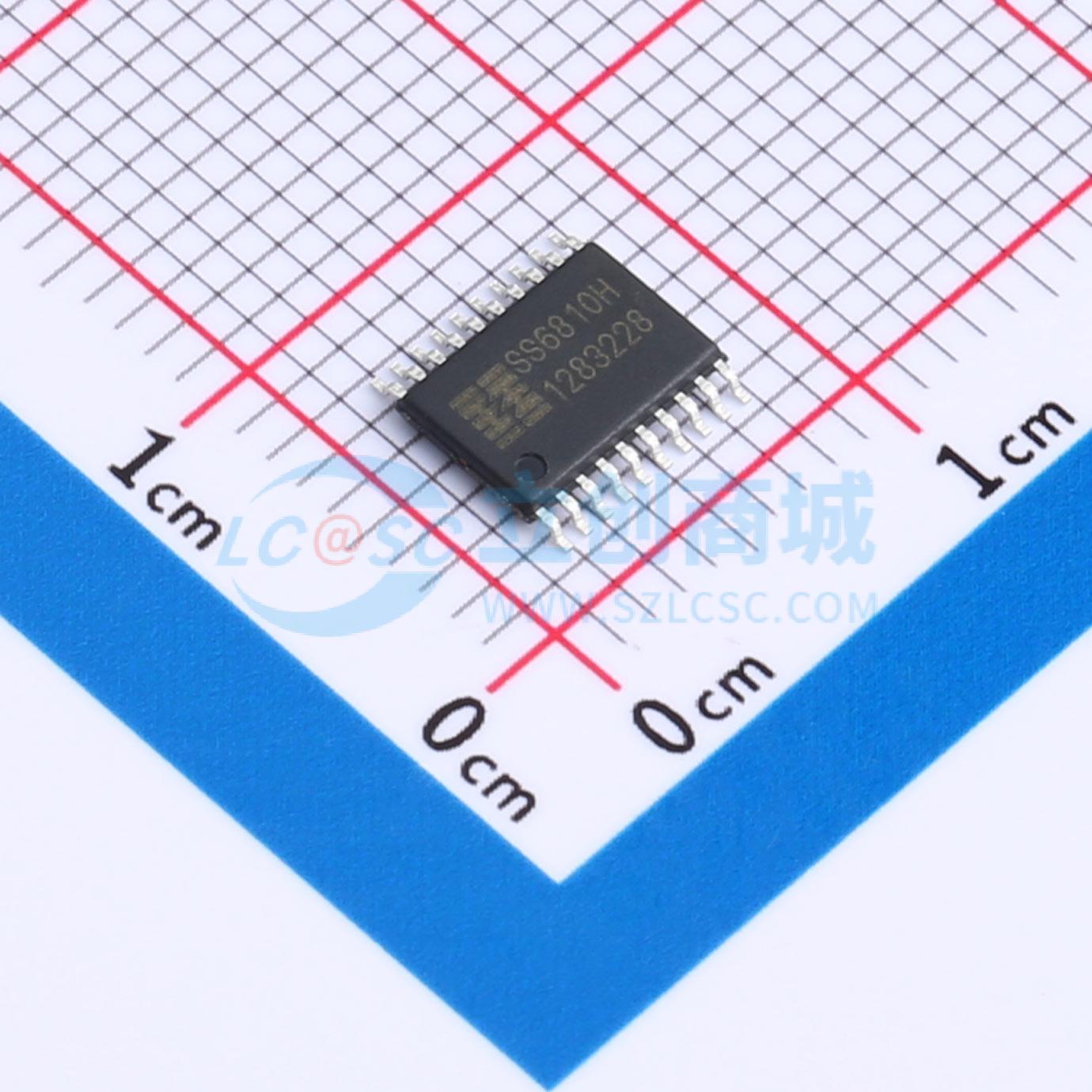

SS6810H

1.4A 内置MOS全桥电机驱动芯片 32V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 1.0 A 电流驱动能力；低 RDS(ON)电阻；PARA-IN 驱动模式；PWM 电流整流/限流；2 bits 电流控制，提供 4 个电流台阶；可任意设置快慢衰减比例的电流衰减模式；逻辑输入管脚内置下拉电阻；过温保护功能；过流嵌流及短路保护自恢复功能；低压保护功能。
品牌名称: LEADPOWER(率能)
商品型号: SS6810H
商品编号: C3345070
商品封装: ETSSOP-20
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

SS6810H是一款由PWM电流驱动的双极低功耗电机驱动集成芯片。有两路H桥驱动，最大输出32V /1.0A。输入接口采用Pala - IN的驱动方式，电流衰减模式可选择为快衰减、慢衰减和混合衰减，且可以任意设置快衰减与慢衰减的比例，从而更平稳高效的控制电机驱动。此外，采用单一电源供电可以有效的简化系统级设置的难度。

商品特性

1.0 A电流驱动能力
工作电压范围：10V - 32V
低RDS(ON)电阻
PARA - IN驱动模式
PWM电流整流/限流
2 bits电流控制，提供4个电流台阶
可任意设置快慢衰减比例的电流衰减模式
逻辑输入管脚内置下拉电阻
过温保护功能
过流嵌流及短路保护自恢复功能
低压保护功能
采用eTSSOP20 173mil封装，可以有效改善散热性能
符合Rohs规范，引脚框架100%无铅

应用领域

POS
打印机
安防相机
办公自动化设备
游戏机
机器人舞台灯光

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	-
	电机驱动电压(Vm)	10V~32V
	输出电流	1A
	H桥数量	2

	属性	参数值
	驱动类型	双极驱动
	步长细分	2；1；4
	集成开关	是
	导通电阻	710mΩ
	工作温度	-25℃~+85℃
