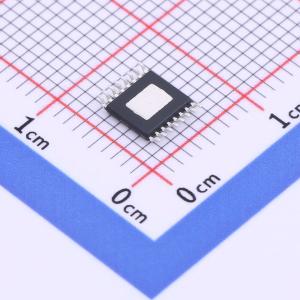

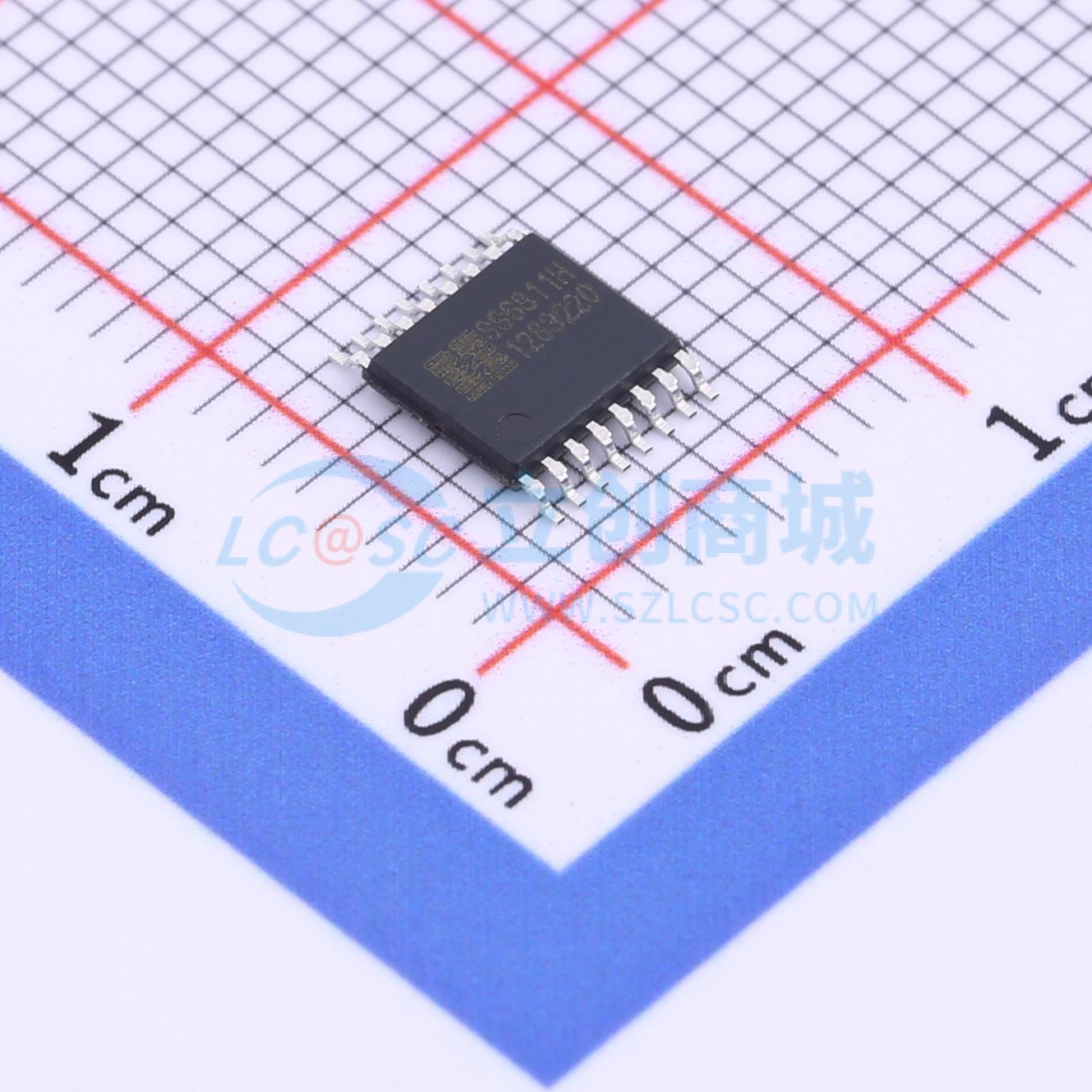

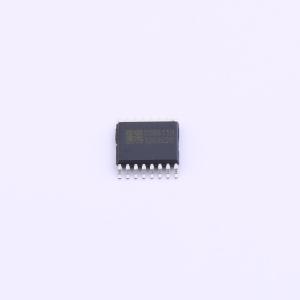

SS6811H

2.1A 内置MOS全桥电机驱动芯片 38V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 双通道 H 桥电机驱动器：单个或两个有刷直流电机、一个步进电机；低导通阻抗的金属氧化物半导体场效应晶体管(MOSFET) ：24V，Ta = 25°C 时可实现 1.6A 最大驱动电流、24V，Ta= 25°C 时 RDS(on)为 720mΩ（典型值 HS + LS）；睡眠模式低电流；内置 3.3V 基准电压；带散热片的表面贴装封装；保护特性：过流保护 (OCP) 、热关断 (TSD) 、欠压闭锁 (UVLO)。
品牌名称: LEADPOWER(率能)
商品型号: SS6811H
商品编号: C3345071
商品封装: ETSSOP-16
包装方式: 编带
商品毛重: 0.094克(g)

商品参数

商品概述

SS6811H为舞台灯光和其它电机一体化应用提供一种双通道集成电机驱动方案。有两路H桥驱动，每个H桥可提供最大输出电流1.6A (在24V和Ta = 25°C适当散热条件下)，可驱动两个刷式直流电机，或者一个双极步进电机，或者螺线管或者其它感性负载。每一个H桥的功率输出模块由N型功率MOSFET组成。提供了一种低功耗睡眠模式来关断内部电路，以达到非常低的静态电流，这种睡眠模式通过设置SLEEP引脚来实现。内部关断功能包含过流保护，短路保护，欠压锁定保护和过温保护。提供一种带有裸露焊盘的16Pins，5.0mm * 6.4mm，eTSSOP封装，能有效改善散热性能，且是无铅产品，引脚框架采用100%无锡电镀。

SS6811H是一个用于双极步进电机或有刷直流电机的集成电机驱动方案，内部集成了两个NMOS H桥。一个简单的PWM接口可以方便地连接到外部数字控制器，并且使用最少接口资源。当电机不工作时，采用低功耗的睡眠模式允许系统节省功耗。

商品特性

双通道H桥电机驱动器–单个或两个有刷直流电机–一个步进电机
PWM控制接口
低导通阻抗的金属氧化物半导体场效应晶体管(MOSFET)– 24V，Ta = 25°C时可实现1.6A最大驱动电流– 24V，Ta = 25°C时RDS(on)为720mΩ（典型值HS + LS）
8.2~38V工作电压范围
睡眠模式低电流
内置3.3V基准电压
带散热片的表面贴装封装
保护特性– 过流保护 (OCP)– 热关断 (TSD)– 欠压闭锁 (UVLO)

应用领域

舞台灯光
安防相机
办公自动化设备
游戏机
机器人

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	-
	电机驱动电压(Vm)	8.2V~38V
	输出电流	1.6A
	H桥数量	2

	属性	参数值
	驱动类型	双极驱动
	集成开关	是
	导通电阻	720mΩ
	工作温度	-40℃~+85℃
