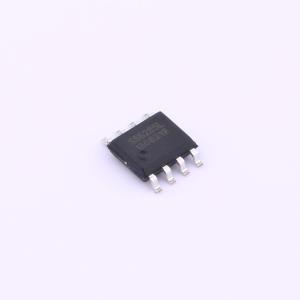

SS6285L-SO-TP
7A 内置MOS全桥电机驱动芯片 18V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 驱动一路有刷直流电机。微小的待机电流，小于 1uA。低 RDS(ON)电阻。最大输出持续电流 5.0A。有紧急停止功能。有过热保护功能。有过流嵌流及短路保护功能。
- 品牌名称
- LEADPOWER(率能)
- 商品型号
- SS6285L-SO-TP
- 商品编号
- C3345075
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| H桥数量 | 1 | |
| 输出电流 | 5A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~18V | |
| 导通电阻 | 58mΩ；71mΩ | |
| 静态电流(Iq) | 1mA | |
| 工作温度 | -25℃~+85℃ |
商品概述
SS6285L 是一款DC 双向马达驱动电路，它适用玩具等类的电机驱动、自动阀门电机驱动、电磁门锁驱等。它有两个逻辑输入端子用来控制电机前进、后退及制动。该电路具有良好的抗干扰性，微小的待机电流、低的输出内阻，同时，还具有内置二极管能释放感性负载的反向冲击电流。
商品特性
- 驱动一路有刷直流电机
- 微小的待机电流，小于1uA
- 低RDS(ON)电阻
- 最大输出持续电流5.0A
- 工作电压范围：3.0V - 18V
- 有紧急停止功能
- 有过热保护功能
- 有过流嵌流及短路保护功能
- 封装：SOP8
应用领域
- 电子锁
- 玩具
- 无线充电机器人
