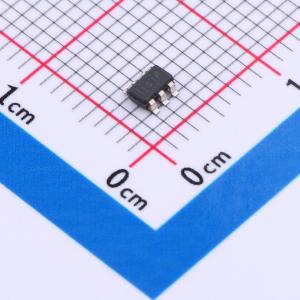

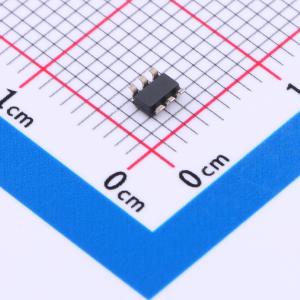

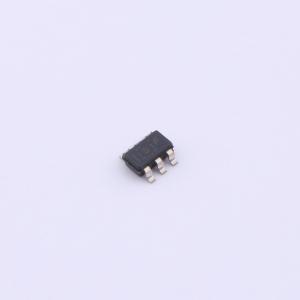

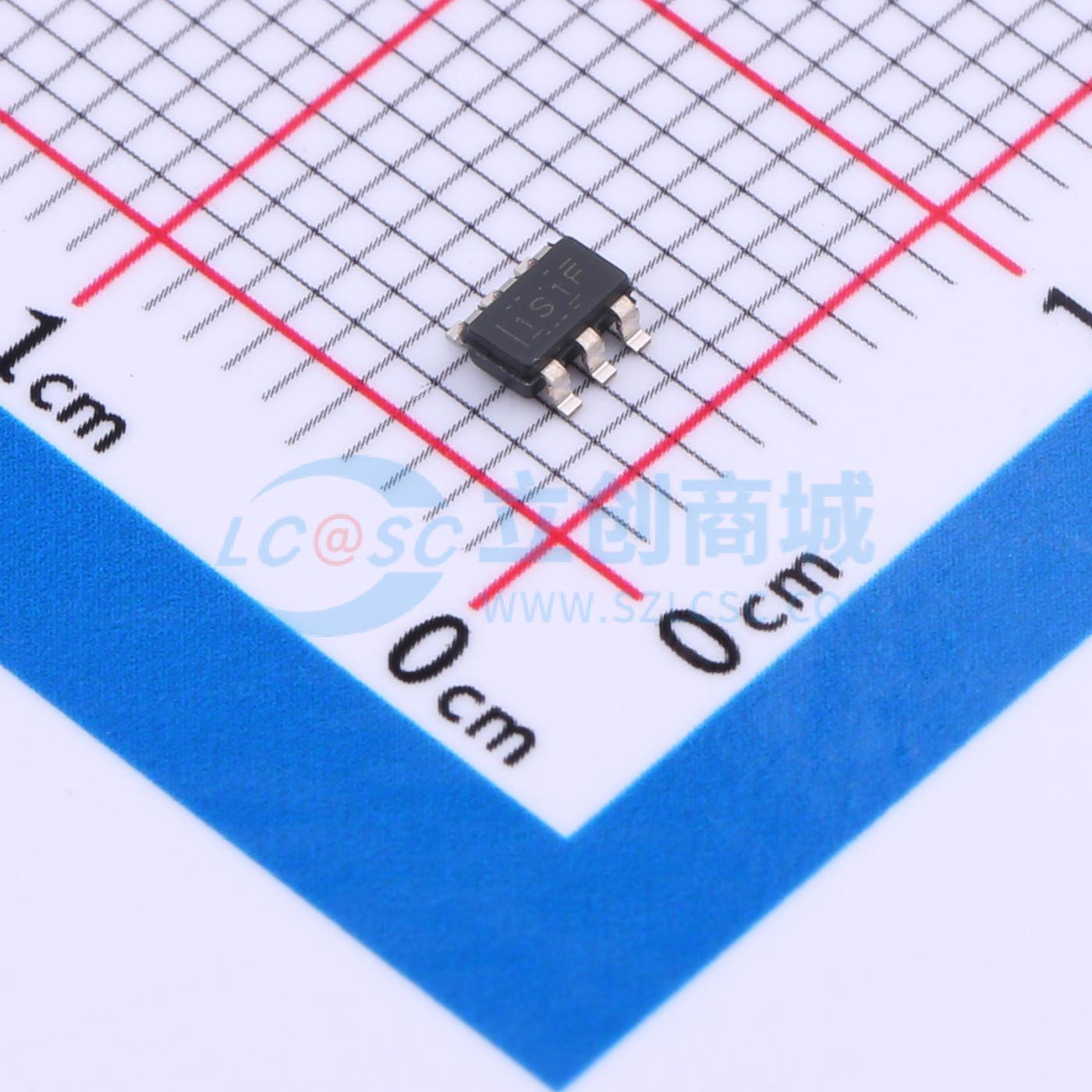

温馨提醒：图片仅供参考，商品以实物为准
LV3842XDBVR
4 - 36V、600mA同步降压转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款易于使用的同步降压DC-DC转换器，能够驱动高达600 mA的负载电流。输入范围为4V至36V，专为各种工业应用而设计，可对来自非稳压电源的功率进行调节。采用1.1 MHz的开关频率，以实现小尺寸解决方案。还有FPWM（强制PWM）版本，可在全负载范围内实现恒定频率和小输出电压纹波。内部采用软启动和补偿电路，允许使用最少的外部组件。具备内置保护功能，如逐周期电流限制、打嗝模式短路保护，以及在功耗过大时的热关断功能。采用SOT-23-6封装。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LV3842XDBVR
- 商品编号
- C3345129
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.044克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~36V | |
| 输出电压 | 1V~34.2V | |
| 输出电流 | 600mA | |
| 开关频率 | 935kHz~1.265MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 80uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护；打嗝限流 |
商品概述
LV3842是一款易用的同步降压DC-DC转换器，可驱动最高600mA的负载电流。该器件输入电压范围为4V至36V，专为各类工业应用设计，用于从非稳压源进行电源调节。LV3842采用1.1-MHz开关频率以实现小方案尺寸。LV3842还提供FPWM（强制PWM）版本，可在整个负载范围内实现恒定频率和小输出电压纹波。软启动和补偿电路都集成在器件内部，仅需最少的外部元件即可使用。该器件内置保护功能，包括逐周期电流限制、打嗝模式短路保护，以及功耗过大时的热关断。LV3842采用SOT-23-6封装。
商品特性
- 针对坚固型工业应用配置
- 支持4V至36V输入电压范围，支持40V最大额定值
- 可输出600mA连续输出电流
- 70ns最小导通时间
- 最大占空比98%
- 提供PFM和强制PWM（FPWM）选项
- 开关频率为1.1-MHz
- 支持预偏置输出下启动
- 打嗝模式短路保护
- 25℃结温下电压基准容差为±0.5%
- 精确使能
- 过温保护
- 方案尺寸小，易用性好
- 集成同步整流
- 内置补偿，提升易用性
- 采用SOT-23-6封装
应用领域
- 电表
- 智能电表数据采集器
- 智能电表集中器
- 电力线通信（PLC）模块
- 通用宽输入电压电源
