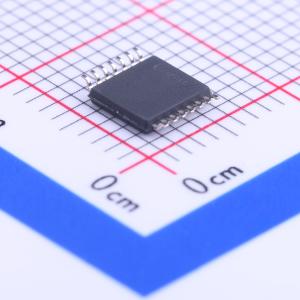

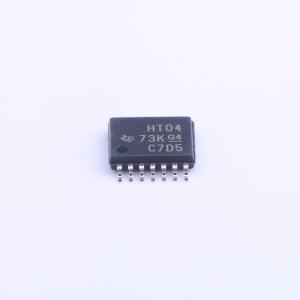

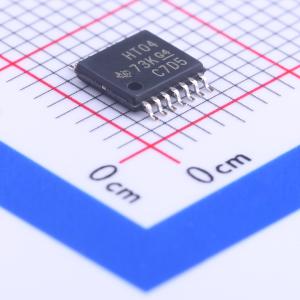

温馨提醒：图片仅供参考，商品以实物为准
SN74HCT04PW
六路反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这些器件包含六个独立的反相器。在正逻辑中，它们执行布尔函数 Y = A(非)。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HCT04PW
- 商品编号
- C37964
- 商品封装
- TSSOP-14
- 包装方式
- 管装
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 通道数 | 6 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 3.84V | |
| 低电平范围(VOL) | 330mV | |
| 传播延迟(tpd) | 18ns@5.5V,50pF | |
| 系列 | 74HCT系列 | |
| 工作温度 | -40℃~+85℃ |
