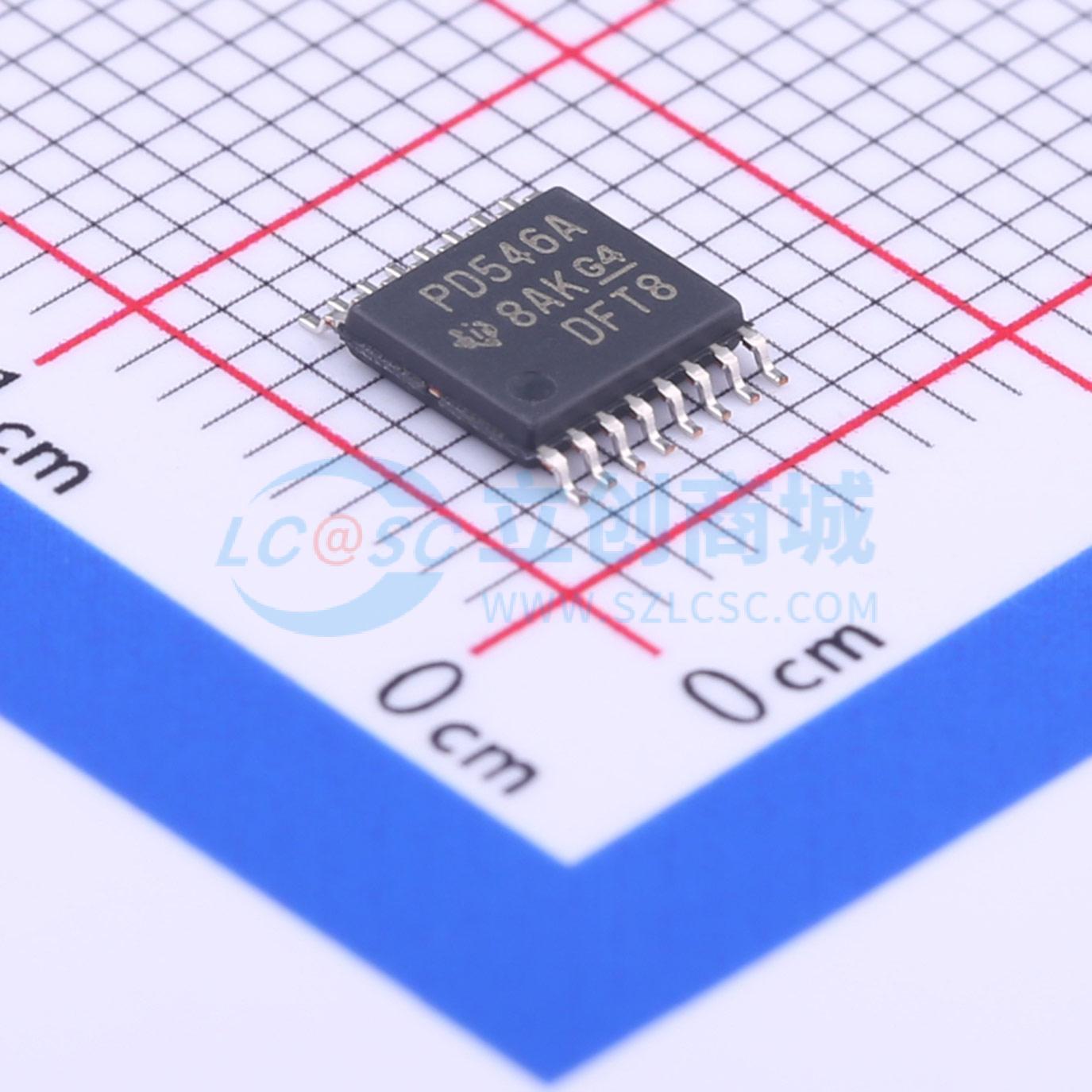

PCA9546APWR

PCA9546A低电压4通道I²C和SMBus开关带复位功能

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PCA9546A 具有复位和电压转换功能的 4 通道 2.3V 至 5.5V I2C/SMBus 开关
品牌名称: TI(德州仪器)
商品型号: PCA9546APWR
商品编号: C400705
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.205克(g)

商品概述

PCA9546A是一款通过I2C总线控制的四路双向转换开关。SCL/SDA上游对扩展到四个下游对，或通道。任何单独的SCn/SDn通道或通道组合的选择由可编程控制寄存器的内容决定。

一个低电平有效的复位（RESET）输入允许PCA9546A从其中一个下游I2C总线处于低状态的情况下恢复。将RESET拉低会重置I2C状态机，并导致所有通道被取消选择，内部上电复位功能也是如此。

开关的传输门设计使得VCC引脚可以用来限制通过PCA9546A传递的最大高电压。这允许每对使用不同的总线电压，因此1.8V、2.5V或3.3V的部件可以与5V部件通信而无需额外保护。外部上拉电阻将每个通道的总线拉至所需的电压水平。所有I/O引脚均可承受5.5V电压。

商品特性

4选1双向翻译开关，兼容I2C总线和SMBus
低电平复位输入
三个地址引脚，允许最多八个PCA9546A设备连接到I2C总线上
通过I2C总线以任意组合方式选择通道
上电时所有开关通道均未选中
低导通电阻开关允许在1.8V、2.5V、3.3V和5V总线之间进行电压电平转换
上电无毛刺
支持热插拔
低待机电流
工作电源电压范围为2.3V至5.5V
耐5.5V输入
0至400kHz时钟频率
闩锁性能超过每JESD 78 100mA
ESD保护超过JESD 22 2000V人体模型（A114-A）
1000V带电器件模型（C101）

应用领域

服务器
路由器（电信交换设备）
具有I2C从机地址冲突的工厂自动化产品（例如，多个相同的温度传感器）

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交56单

	属性	参数值
	商品目录	其他接口
	接口类型	I2C；SMBus

	属性	参数值
	工作电压	2.3V~5.5V
	工作温度	-40℃~+85℃
