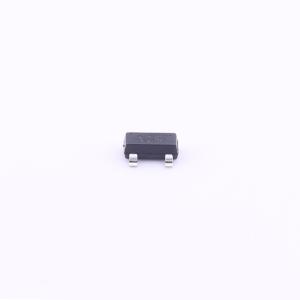

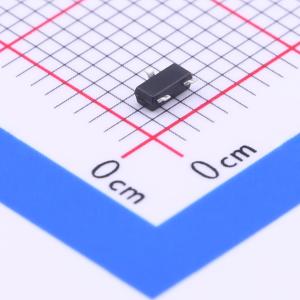

温馨提醒：图片仅供参考，商品以实物为准

SL3402

1个N沟道耐压:30V 电流:4A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 类型 N VDSS(V) 30 ID@TC=56?C(A) 4 PD@TC=56?C(W) 1.5 VGS(V) ±20 RDS(on)(m?)Max.@TC= 25?C VGS=4.36V 60
品牌名称: Slkor(萨科微)
商品型号: SL3402
商品编号: C400797
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.034克(g)

商品参数

商品概述

-SJ-FET 是新一代高压 MOSFET 系列产品,采用先进的电荷平衡机制,具备出色的低导通电阻和低栅极电荷性能。这项先进技术旨在最大程度降低传导损耗,提供卓越的开关性能,并能承受极高的 dv/dt 速率和更高的雪崩能量。-SJ-FET 适用于各种开关模式操作的 AC/DC 电源转换,以实现更高的效率。

商品特性

VDS = 30V,ID = 4A
RDS(ON) < 60 m Ω(在 VGS = 4.5 V 时)
RDS(ON)< 50 m Ω(在 VGS=10 V 时)

应用领域

直流风扇
充电器、快速开关
针对便携式产品的电源管理应用进行优化,如 H 桥、逆变器、车载充电器等

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	场效应管(MOSFET)
	数量	1个N沟道
	漏源电压(Vdss)	30V
	连续漏极电流(Id)	4A
	导通电阻(RDS(on))	60mΩ@4.5V
	耗散功率(Pd)	1.5W

	属性	参数值
	阈值电压(Vgs(th))	1.5V
	栅极电荷量(Qg)	3.5nC@24V
	输入电容(Ciss)	300pF
	反向传输电容(Crss)	38pF
	工作温度	-
	类型	N沟道
