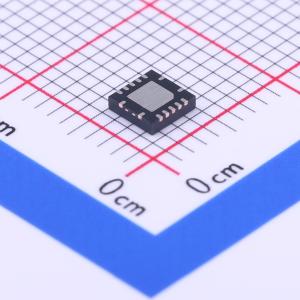

温馨提醒：图片仅供参考，商品以实物为准
TXB0104RGYR
100Mbps 4位双向电平转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TXB0104 具有自动方向感应和 +/-15kV ESD 保护的 4 位双向电压电平转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TXB0104RGYR
- 商品编号
- C400708
- 商品封装
- VQFN-14-EP(3.5x3.5)
- 包装方式
- 编带
- 商品毛重
- 0.138克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 双向 | |
| 输入信号 | - | |
| 输出信号 | - | |
| 数据速率 | 100Mbps | |
| 工作电压(VCCA) | 1.2V~3.6V | |
| 工作电压(VCCB) | 1.65V~5.5V | |
| 元件数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 每个电路通道数 | 4 | |
| 输出类型 | 三态 | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 自动方向检测；断电保护；输出使能高阻 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 接口类型 | - | |
| 芯片类型 | 电平转换器 |
商品概述
TXB0104是一款4位双向电压电平转换器，带有自动方向检测和±15kV ESD保护，为4位同相转换器，采用两个独立可配置电源轨。A端口跟踪VCCA，VCCA支持1.2V~3.6V的任意供电电压，B端口跟踪VCCB，VCCB支持1.65V~5.5V的任意供电电压，VCCA不得超过VCCB，可实现1.2V、1.5V、1.8V、2.5V、3.3V和5V任意电压节点之间的通用低压双向转换。当OE输入为低电平时，所有输出会被置于高阻态，为确保上电或断电过程中保持高阻态，OE需通过下拉电阻接地，电阻的最小值由驱动器的电流输出能力决定，OE输入电路由VCCA供电。该器件针对部分掉电应用采用I_OFF进行了全规格设计，I_OFF电路会禁用输出，可防止器件掉电时反向电流损坏器件。
商品特性
- A端口工作电压范围1.2V~3.6V，B端口工作电压范围1.65V~5.5V，满足VCCA≤VCCB
- 具备VCC隔离特性，任意一个VCC输入接地时，所有输出都处于高阻态
- 输出使能OE输入电路参考VCCA供电
- 功耗低，最大ICC为5μA
- I_OFF支持部分掉电模式工作
- 闩锁性能超过100mA，符合JESD 78 II类标准
- ESD保护性能符合JESD 22标准
- A端口ESD防护等级：人体模型2500V，带电器件模型1500V
- B端口ESD防护等级：人体模型±15kV，带电器件模型1500V
应用领域
- 耳机
- 智能手机
- 平板电脑
- 台式个人电脑
