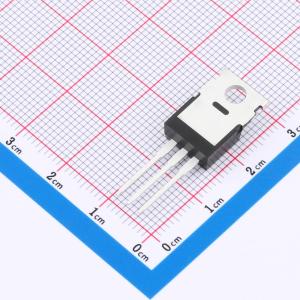

温馨提醒：图片仅供参考，商品以实物为准
SUP90100E-GE3
1个N沟道 耐压:200V 电流:150A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：TrenchFET功率MOSFET。 最高结温175℃。 极低的Qgd可降低通过Vplateau时的功率损耗。 100%进行Rg和UIS测试。应用：开关电源。 DC/DC转换器
- 品牌名称
- VISHAY(威世)
- 商品型号
- SUP90100E-GE3
- 商品编号
- C3280719
- 商品封装
- TO-220AB
- 包装方式
- 袋装
- 商品毛重
- 2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 200V | |
| 连续漏极电流(Id) | 150A | |
| 导通电阻(RDS(on)) | 12.4mΩ@7.5V | |
| 耗散功率(Pd) | 375W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 110nC@10V | |
| 输入电容(Ciss) | 3.93nF | |
| 反向传输电容(Crss) | 12pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 450pF |
商品概述
这些是N沟道增强型硅栅功率场效应晶体管。它们是先进的功率MOSFET，经过设计、测试，并保证在击穿雪崩工作模式下能承受特定水平的能量。所有这些功率MOSFET均适用于开关稳压器、开关转换器、电机驱动器、继电器驱动器，以及需要高速和低栅极驱动功率的大功率双极型开关晶体管驱动器等应用。这些型号可直接由集成电路驱动。
商品特性
- 沟槽式场效应功率MOSFET
- 最高结温175 °C
- 极低的栅漏电荷(Qgd)可降低穿越平台电压(Vplateau)时的功率损耗
- 100%进行栅极电阻(Rg)和非钳位感性开关(UIS)测试
应用领域
-开关电源-DC/DC转换器-电动工具-电机驱动开关-DC/AC逆变器-电池管理-或门二极管/电子保险丝
