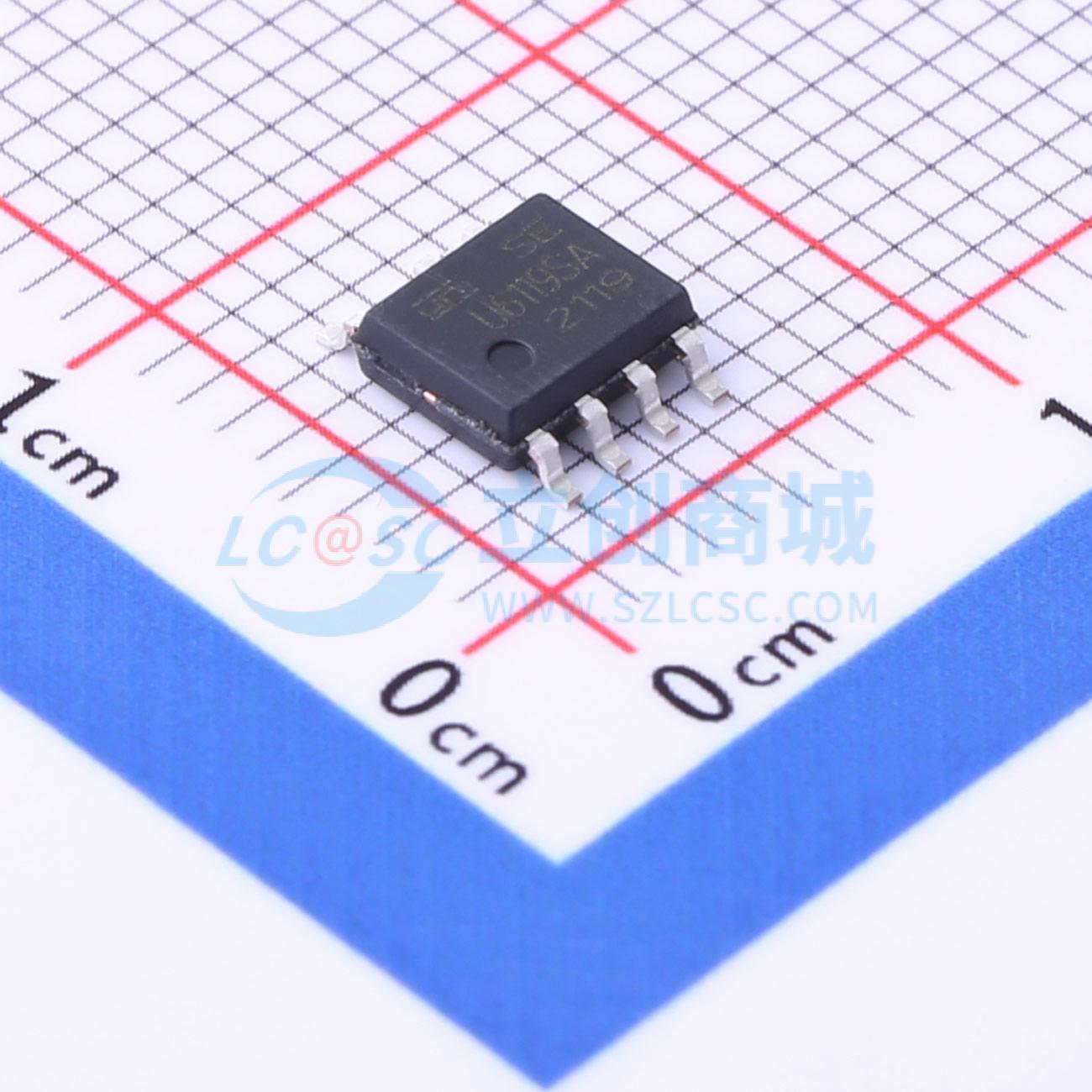

温馨提醒：图片仅供参考，商品以实物为准
U6119SA
降压型
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- U6119SA是一款单片DC-DC转换器控制电路,支持飞返和降压拓扑结构。具有2%的参考精度、低静态电流（15uA）、内置温度补偿参考、主动电流限制电路和多种保护功能。适用于电动车辆、电动自行车、家电和工业控制等应用。
- 品牌名称
- UNI-SEMIC(宇力半导体)
- 商品型号
- U6119SA
- 商品编号
- C400124
- 商品封装
- SOP-7
- 包装方式
- 编带
- 商品毛重
- 0.169克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | - | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 200kHz | |
| 工作温度 | -40℃~+145℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式；反激式 | |
| 静态电流(Iq) | 15uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；线缆补偿；逐波限流；过流保护 |
商品概述
U6119S/SA/SC系列是一款单片控制电路，提供DC-DC电压转换的主要功能。该器件包含内部温度补偿基准、比较器、带有效电流限制电路的占空比控制振荡器、驱动器和高压大电流输出开关。输出电压可通过两个外部电阻进行调整，基准精度为2%。U6119S/SA/SC系列器件采用最少的外部元件设计，适用于降压应用。
商品特性
- 输入电压200V/100V MOS
- 输出开关可调
- 基准精度2%
- 低静态电流：15 μA（典型值）
- 输出MOSFET工作频率可达200kHz
- 有效电流限制
- 支持反激和降压拓扑
- 准谐振降压恒流控制（SEL引脚接地）
- 低待机功耗<70mW
- 可编程线缆压降补偿（CDC），适用于原边反馈恒压模式
- 内置交流线路和负载恒流补偿
- 内置保护功能：短路负载保护、片上热关断、逐周期电流限制、前沿消隐、引脚浮空保护、VDD欠压锁定、过压保护及钳位
- 封装（SOP7）
应用领域
- 电动汽车
- 电动自行车
- 工业控制
