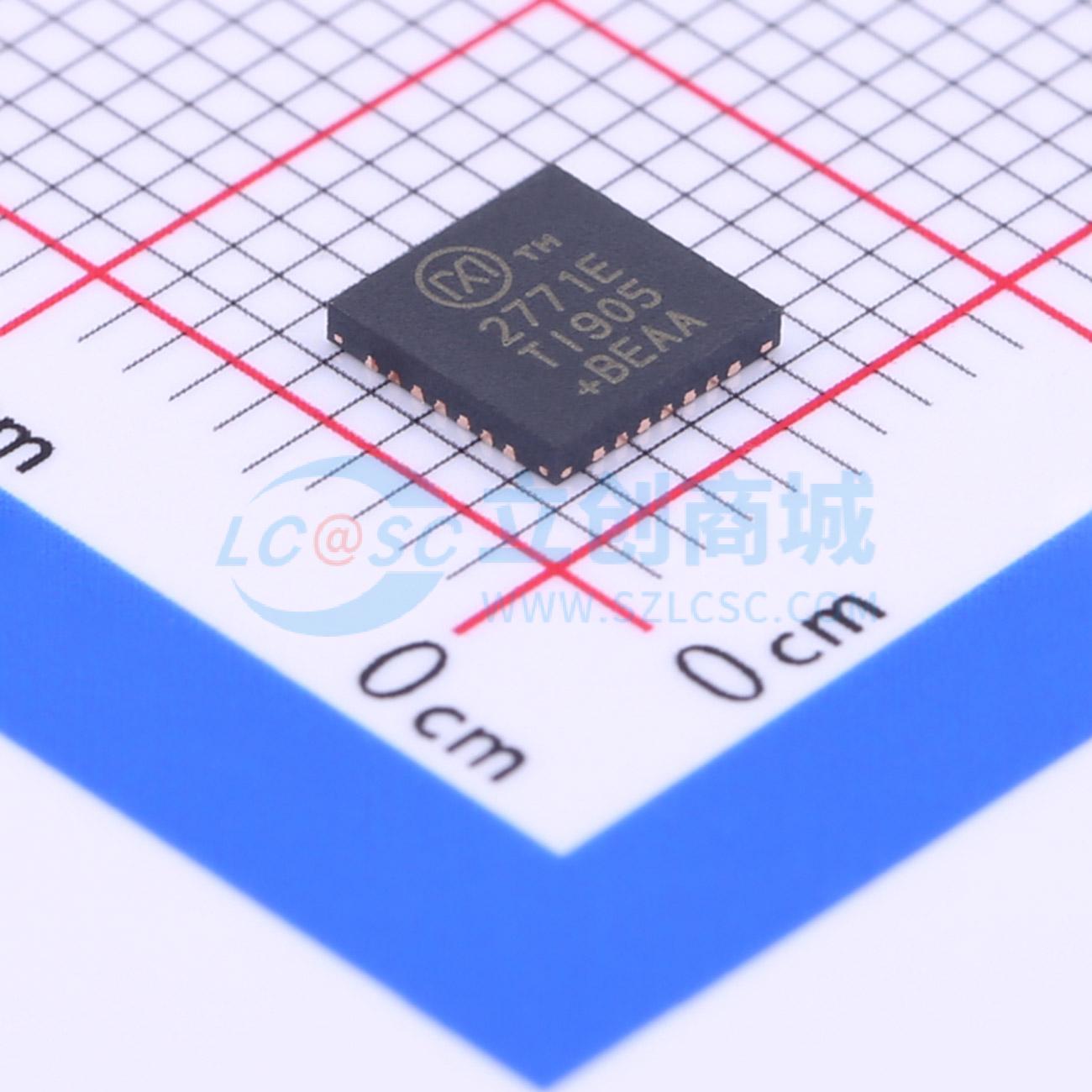

温馨提醒：图片仅供参考，商品以实物为准
MAX2771ETI+
多星座支持的多频带通用GNSS接收器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 多波段通用型GNSS接收器、 多星图/多波段支持和优异的RF性能实现最高定位精度
- 商品型号
- MAX2771ETI+
- 商品编号
- C400143
- 商品封装
- QFN-28-EP(5x5)
- 包装方式
- 管装
- 商品毛重
- 0.127克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | 1.16GHz~1.61GHz | |
| 接口类型 | SPI | |
| 工作电压 | 2.7V~3.3V | |
| 应用领域 | - | |
| 输出功率 | - | |
| 数据速率 | - |
| 属性 | 参数值 | |
|---|---|---|
| 发射电流 | - | |
| 灵敏度 | -103dBm；-101dBm | |
| 接收电流 | 27mA；26mA | |
| 典型应用频率 | 1.57542GHz | |
| 工作温度 | -40℃~+85℃ | |
| 类型 | 接收器 | |
| 功能特性 | 上电复位功能 |
商品概述
MAX2771是一款下一代全球导航卫星系统(GNSS)接收器，单芯片覆盖E5/L5、L2、E6、E1/L1频段，支持GPS、GLONASS、Galileo、QZSS、IRNSS和北斗导航卫星系统。该器件采用Maxim先进的低功耗SiGe BiCMOS工艺技术，以低成本实现了高性能与高集成度。芯片集成了完整的接收链路，包括双输入LNA和混频器，后续连接滤波器、PGA和多位ADC，同时集成了分数N频率合成器和晶体振荡器。该接收器的总级联噪声系数低至1.4dB。MAX2771通过集成片上单片滤波器，完全省去了对外部IF滤波器的需求，仅需少量外部元件即可构成完整、低成本的GNSS RF接收解决方案。该器件是一款灵活的接收器，集成的delta-sigma分数N频率合成器允许在±30Hz(fXTAL = 32MHz)精度内编程IF频率，可兼容主机系统中任意可用的参考或晶体频率。ADC输出CMOS逻辑电平，I和Q通道可输出1位或2位量化位，I通道最高可输出3位量化位。片上ADC可以旁路，可输出模拟I、Q信号供外部ADC采样，同时提供模拟监控功能，允许同时输出片上ADC采样和模拟I信号。
商品特性
- 支持多星座系统:GPS、Galileo、GLONASS、北斗、IRNSS、QZSS、SBAS
- 支持多频段:L1、L2、L5、E1、E5、E6、B1、B2、B3
- 可编程IF带宽:2.5MHz、4.2MHz、8.7MHz、16.4MHz、23.4MHz、36MHz
- 支持精确应用的宽带载波（例如GPS L5、Galileo E5）
- 可工作在低IF或零IF模式
- 可编程IF中心频率
- 集成VCO的分数N合成器，支持宽范围参考频率
- 片上集成LNA支持多频段
- 级联噪声系数1.4dB，级联增益110dB，PGA增益控制范围59dB
- 集成晶体振荡器
- 电源电压范围:2.7V 至 3.3V
- 28引脚符合RoHS标准无铅薄型QFN封装（尺寸5mm × 5mm）
应用领域
- 支持定位功能的移动手机
- 个人导航设备(PND)
- 远程信息处理（资产跟踪、库存管理）
- 航海/航空导航
- 软件GPS
- 笔记本电脑和上网本
- 测量设备
- 数码相机和摄像机
- 车辆跟踪和车队管理
