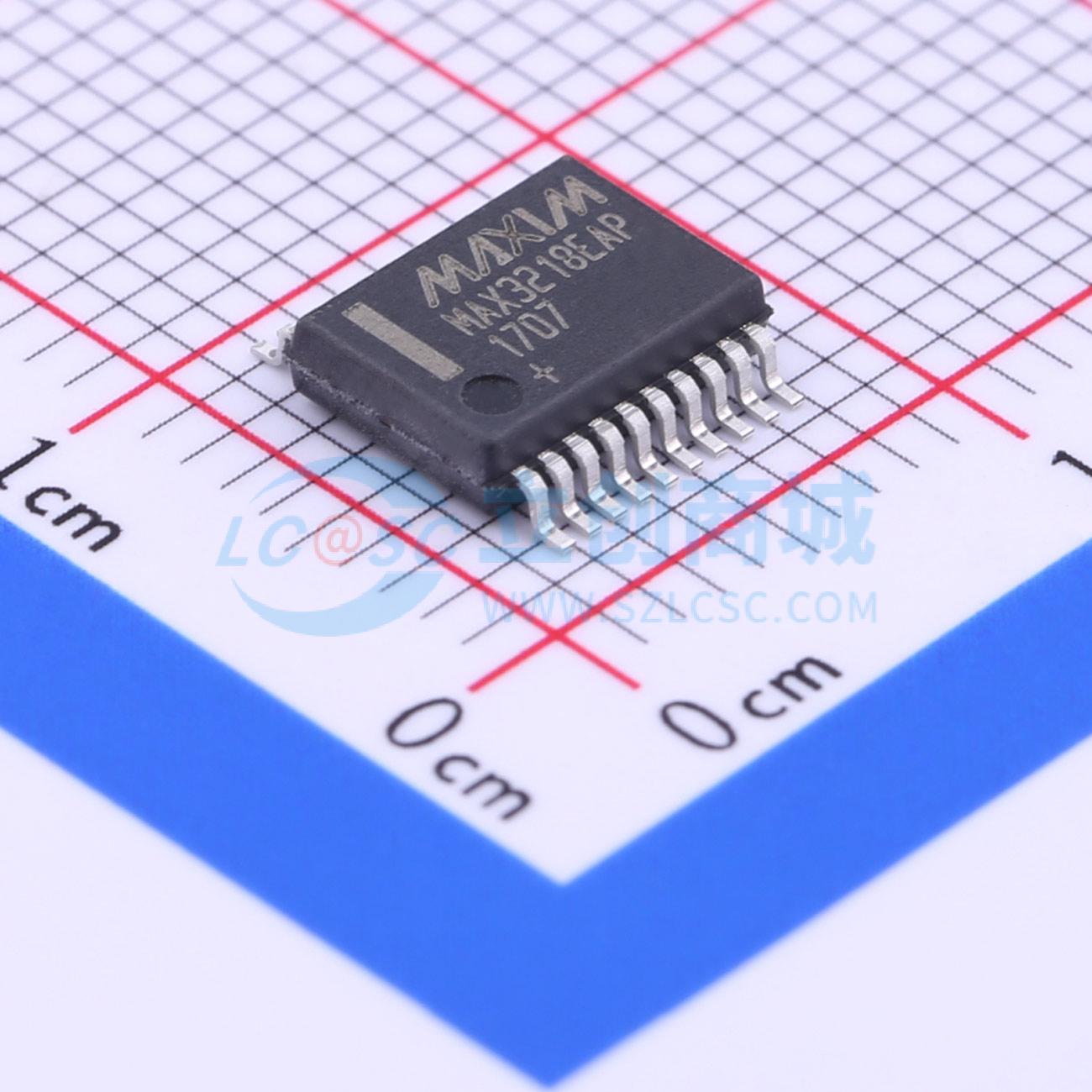

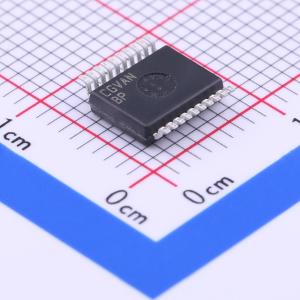

温馨提醒：图片仅供参考，商品以实物为准

MAX3218EAP+

1μA供电电流，1.8V至4.25V供电的RS-232收发器带自动关断功能

描述: MAX3218是一款用于电池供电EIA/TIA-232E和V.28/V.24通信接口的RS-232收发器，具有两个驱动器和两个接收器，可在单个低电压电源下实现最低功耗。它提供了宽范围的1.8V至4.25V工作电压，并保持真正的RS-232和EIA/TIA-562电压水平。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX3218EAP+
商品编号: C400163
商品封装: SSOP-20-208mil
包装方式: 管装
商品毛重: 0.3克(g)

商品参数

商品概述

MAX3218 RS - 232收发器适用于电池供电的EIA/TIA - 232E和V.28/V.24通信接口，这些接口需要两个驱动器和两个接收器，且能通过单一低压电源实现最低功耗。它提供了+1.8V至+4.25V的宽工作电压范围，同时保持真正的RS - 232和EIA/TIA - 562电压电平。MAX3218可直接由两节碱性、镍镉或镍氢电池供电，无需任何形式的电压调节器。其保证的数据速率为120kbps，可与用于个人计算机通信的常用软件兼容。借助美信（Maxim）全新的自动关机功能，电源电流可降至1μA。当MAX3218在接收器输入端未检测到有效信号电平时，片上电源和驱动器将关闭。若RS - 232电缆断开连接，或所连接外设的发送器关闭，就会出现这种情况。当任一RS - 232接收器输入端施加有效电平时，系统将再次开启。因此，无需更改现有软件，系统即可实现节能。此外，在逻辑控制下，可强制MAX3218进入或退出关机状态。关机时，所有接收器可保持工作状态，也可在逻辑控制下禁用，这使得采用CMOS MAX3218的系统在低功耗关机状态下仍能监控外部设备。两个接收器输出端均配备三态驱动器，以便多个（通常为不同接口标准的）接收器可连接在同一总线上。MAX3218提供20引脚DIP和SSOP封装。

商品特性

采用自动关机功能时，电源电流为1μA
可直接由两节碱性、镍镉或镍氢电池供电
单电源电压范围为+1.8V至+4.25V
保证数据速率为120kbps
采用低成本表面贴装元件
符合EIA/TIA - 232E规范
接收器输出为三态
引脚直通式布局
片上DC - DC转换器
20引脚SSOP和DIP封装

应用领域

电池供电设备
超便携笔记本电脑
个人数字助理（PDA）
手持设备
外设
手机

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(66个/管，最小起订量 1056 个)

个

起订量：1056 个66个/管

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	2
	接收器数	2

	属性	参数值
	数据速率	120Kbps
	工作电压	1.8V~4.25V
	工作温度	-40℃~+85℃
