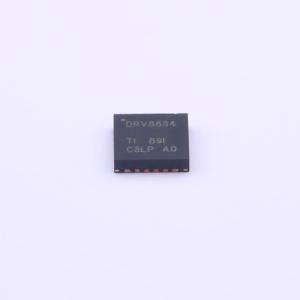

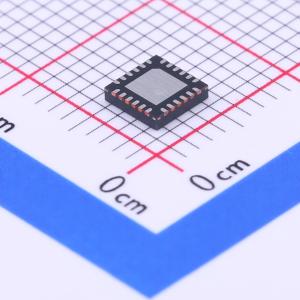

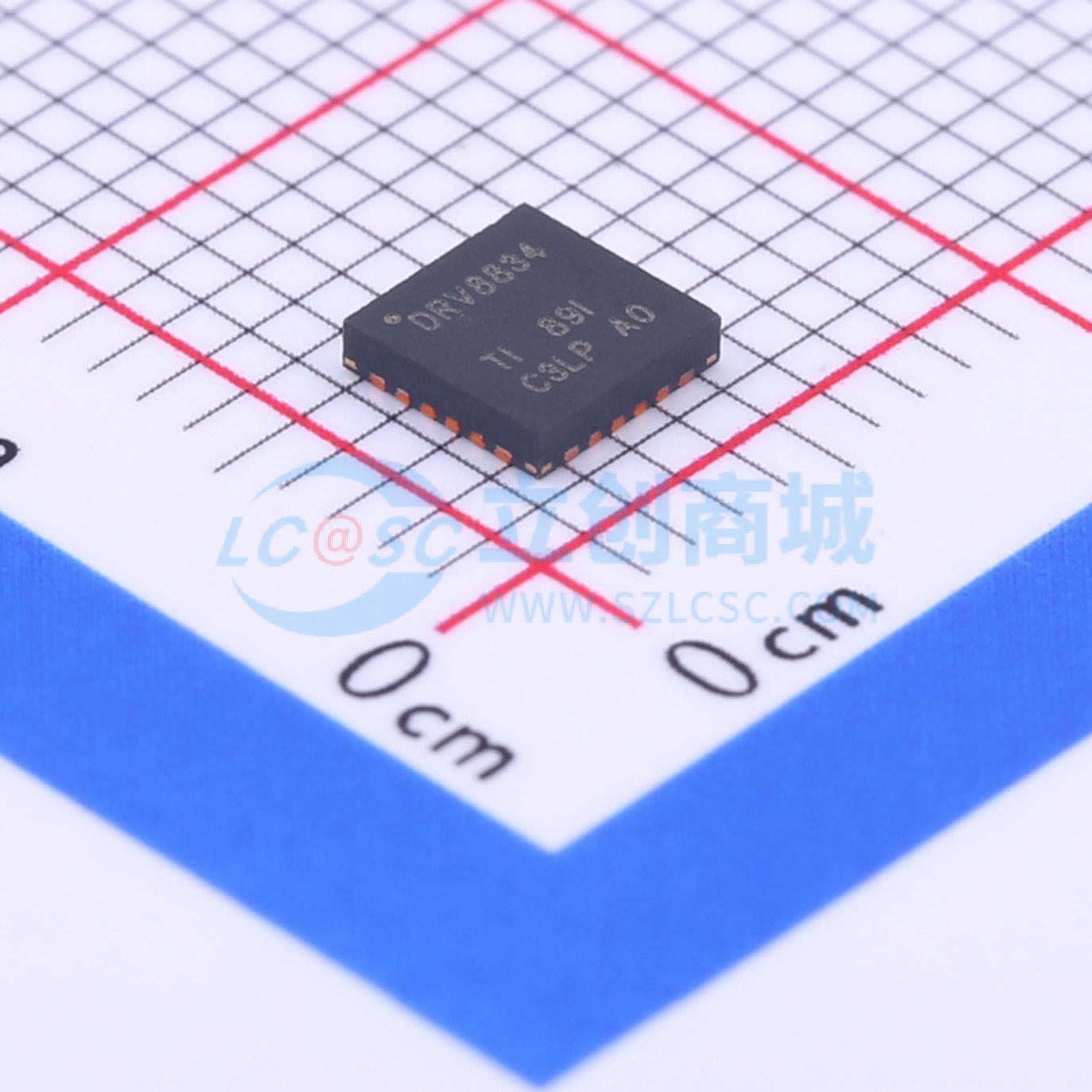

DRV8834RGER

1.5A 有刷直流电机驱动芯片 10.8V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV8834 具有 1/32 微步进分度器的 11V、1.5A、双路 H 桥或步进电机驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8834RGER
商品编号: C400392
商品封装: VQFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.076克(g)

商品参数

商品概述

DRV8834为玩具、打印机、相机及其他机电一体化应用提供了灵活的电机驱动解决方案。该器件有两个H桥驱动器，旨在驱动双极步进电机或两个直流电机。每个H桥的输出驱动模块由配置成H桥的N沟道功率MOSFET组成，用于驱动电机绕组。每个H桥都包含调节或限制绕组电流的电路。通过合理的PCB设计，在25°C、VM电源为5 V的条件下，DRV8834的每个H桥可连续驱动高达1.5 A RMS（或直流）的电流。该器件每个桥可支持高达2.2 A的峰值电流。在较低的VM电压下，电流能力会略有下降。内部关断功能配有故障输出引脚，可用于过流保护、短路保护、欠压锁定和过热保护。还提供了低功耗睡眠模式。 DRV8834采用24引脚HTSSOP或带PowerPAD的VQFN封装（环保：符合RoHS标准且无锑/溴）。

商品特性

双H桥电流控制电机驱动器，能够驱动两个直流电机或一个步进电机
两种控制模式：内置分度器逻辑，具备简单的STEP/DIRECTION控制和高达1/32步微步进的PHASE/ENABLE控制，可驱动外部参考实现超过1/32步的微步进
每个H桥输出电流连续1.5 A，峰值2.2 A（在VM = 5 V、25°C条件下）
低RDS(ON)：305 mΩ（高侧 + 低侧，在VM = 5 V、25°C条件下）
宽电源电压范围：2.5 V至10.8 V
动态tBLANK和混合衰减模式，实现平滑微步进
PWM绕组电流调节和限制
散热增强型表面贴装封装

应用领域

电池供电玩具
销售点打印机
视频监控摄像头
办公自动化设备
游戏机、机器人

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交41单

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	-
	电机驱动电压(Vm)	2.5V~10.8V
	输出电流	1.5A
	H桥数量	2
	驱动类型	双极驱动

	属性	参数值
	步长细分	32
	接口类型	-
	集成开关	是
	导通电阻	305mΩ
	工作温度	-40℃~+85℃
