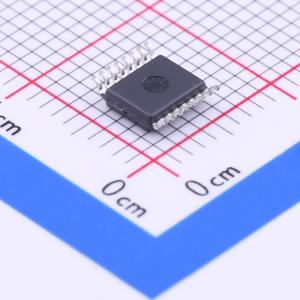

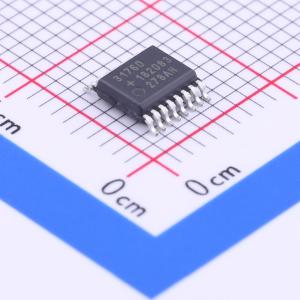

MAX31760AEE+

3.6V电机驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高精度风扇速度控制器，带有非易失查找表、基于专属的查找表风扇控制器，平稳控制将风扇的可闻噪声降至最小
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX31760AEE+
商品编号: C400159
商品封装: QSOP-16-150mil
包装方式: 管装
商品毛重: 0.293克(g)

商品参数

商品概述

MAX31760集成了温度传感和精密PWM风扇控制功能。它能精确测量自身管芯的本地温度，以及分立二极管连接晶体管（如2N3906）或常见于CPU、图形处理器单元（GPU）和其他ASIC中的热敏二极管的远程温度。可通过兼容I2C的接口设置多个温度阈值，如本地高温/过热（OT）和远程高温/过热阈值。风扇转速基于温度读数进行控制，该温度读数作为一个索引指向一个包含用户编程PWM值的48字节查找表（LUT）。这种灵活的基于LUT的架构使用户能够对平滑的非线性风扇转速与温度传递函数进行编程，以最大程度降低风扇的声学噪声。两个转速计输入允许独立测量两个风扇的转速。FF/FS引脚将开漏风扇故障输出与全速风扇驱动输入进行复用。当本地或远程OT阈值被超过时，SHDN引脚被置为低电平，可用于关闭系统。一个专用的ALERT引脚用于报告本地或远程高温阈值已被超过。ALERT可被编程为工作在故障指示模式或中断模式。这些特性使该器件成为单风扇或双风扇冷却系统的紧凑且完整的解决方案。

商品特性

工作设置存储在非易失性存储器中，上电时可自动运行
48级非易失性LUT将温度映射到PWM占空比
平滑的PWM占空比转换可最大程度降低风扇噪声的可听度
两个转速计输入，可独立测量两个风扇的转速
FF/FS引脚将风扇故障输出与全速风扇驱动输入复用
精确感测远程和本地温度
可编程的热敏二极管理想因子可最大程度减少理想因子失配
自动串联电阻消除
专用的ALERT引脚用于温度故障指示
SHDN引脚可用于系统过热关机
3.0V至3.6V工作电压范围
-40℃至+125℃工作温度范围

应用领域

服务器
网络设备
机顶盒/数字视频录像机、网络附属存储/直接附加存储

数据手册PDF

放大查看下载PDF

优惠活动

9.7折

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	-
	输出电流	-
	工作电压	3V~3.6V

	属性	参数值
	接口类型	I2C
	静态电流(Iq)	3mA
	工作温度	-40℃~+125℃
