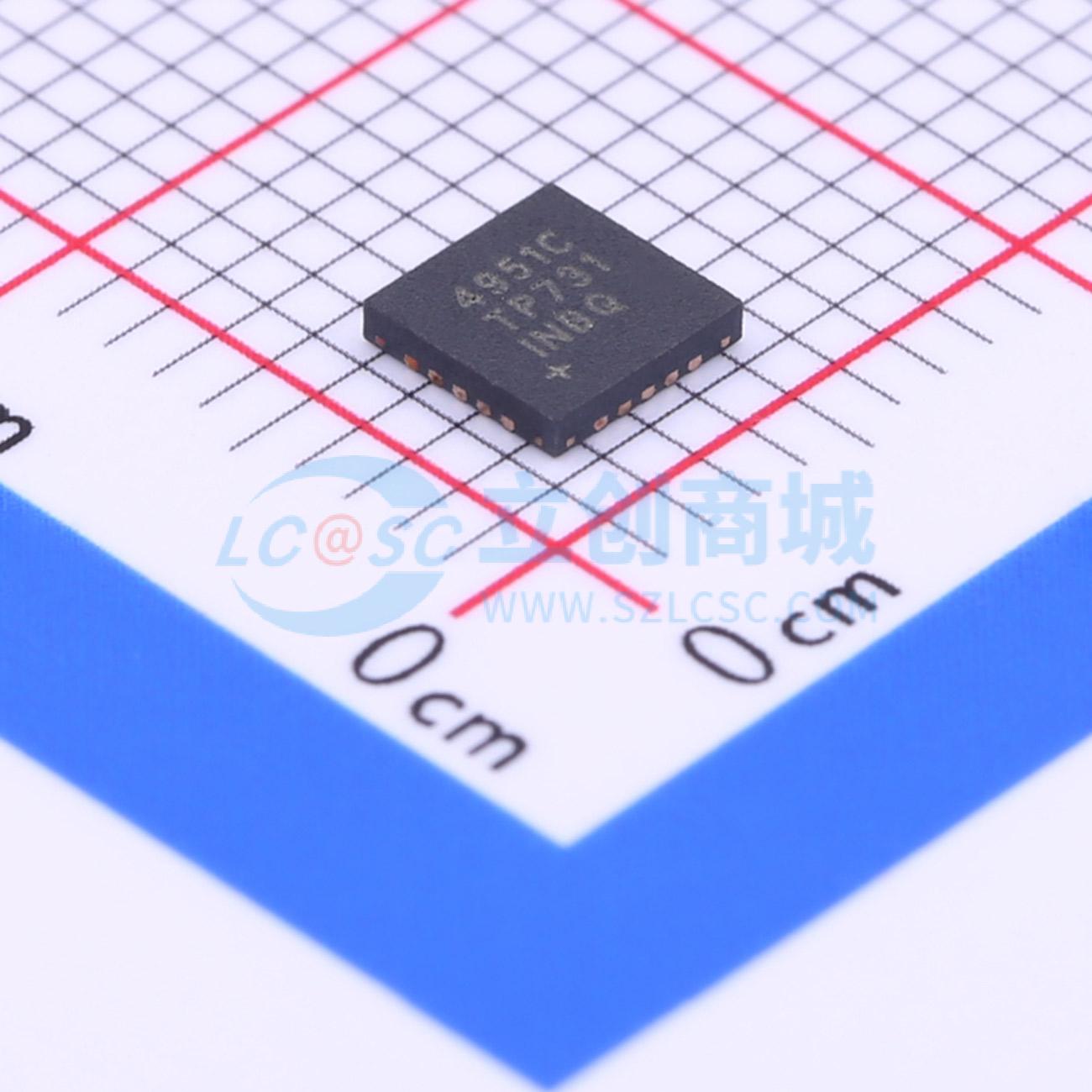

温馨提醒：图片仅供参考，商品以实物为准
MAX4951CTP+
MAX4951CTP
- 描述
- SATAI/SATAII双向转接驱动器,双通道缓冲器，在长距离电缆传输或通过连接器传输系统中支持SATAGenIII数据速率
- 商品型号
- MAX4951CTP+
- 商品编号
- C400148
- 商品封装
- QFN-20-EP(4x4)
- 包装方式
- 管装
- 商品毛重
- 0.157克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号缓冲器/中继器/分配器 | |
| 类型 | 缓冲器；驱动器 | |
| 输入类型 | - | |
| 输出类型 | - | |
| 工作电压 | 3V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | - | |
| 数据速率 | 6Gbps | |
| 延迟时间 | 240ps | |
| 工作温度 | 0℃~+70℃ |
商品概述
MAX4951双通道缓冲器设计用于重新驱动串行ATA（SATA）I和SATA II信号，并支持高达6.0Gbps的下一代数据速率。MAX4951可以放置在eSATA连接器附近，以克服板级损耗并产生与eSATA兼容的信号电平。
MAX4951通过重新建立完整的输出电平来保持接收端的信号完整性，并可通过方波化信号减少总系统抖动（TJ）。该设备具有独立于通道的数字增强控制功能，可以在更长的走线长度上驱动SATA输出，或满足eSATA规格。使用高速幅度检测支持SATA带外（OOB）信号传输，并在相应的输出上进行静音处理。输入和输出均内部50Ω端接，并且必须与SATA控制器IC和SATA设备交流耦合。
MAX4951采用单+3.3V（典型值）电源供电，提供小巧的4mm x 4mm TQFN封装，具有贯穿式走线以便于布局。该设备的工作温度范围为0°C至+70°C。
- 单+3.38V（典型值）电源工作
- 支持SATA I（1.5Gbps）和SATA II（3.0Gbps）
- 支持高达6.0Gbps的下一代应用
- 满足SATA I、SATA II输入/输出回波损耗掩模
- 支持eSATA电平
- 支持SATA带外（OOB）信号
- 内部输入/输出50Ω端接电阻
- 贯穿式信号走线便于布局
- 所有引脚上的ESD保护：±5.5kV
- 空间节省型4mm x 4mm TQFN封装
应用领域
- 台式机
- 笔记本电脑
- 泊位站
- 数据存储/工作站
