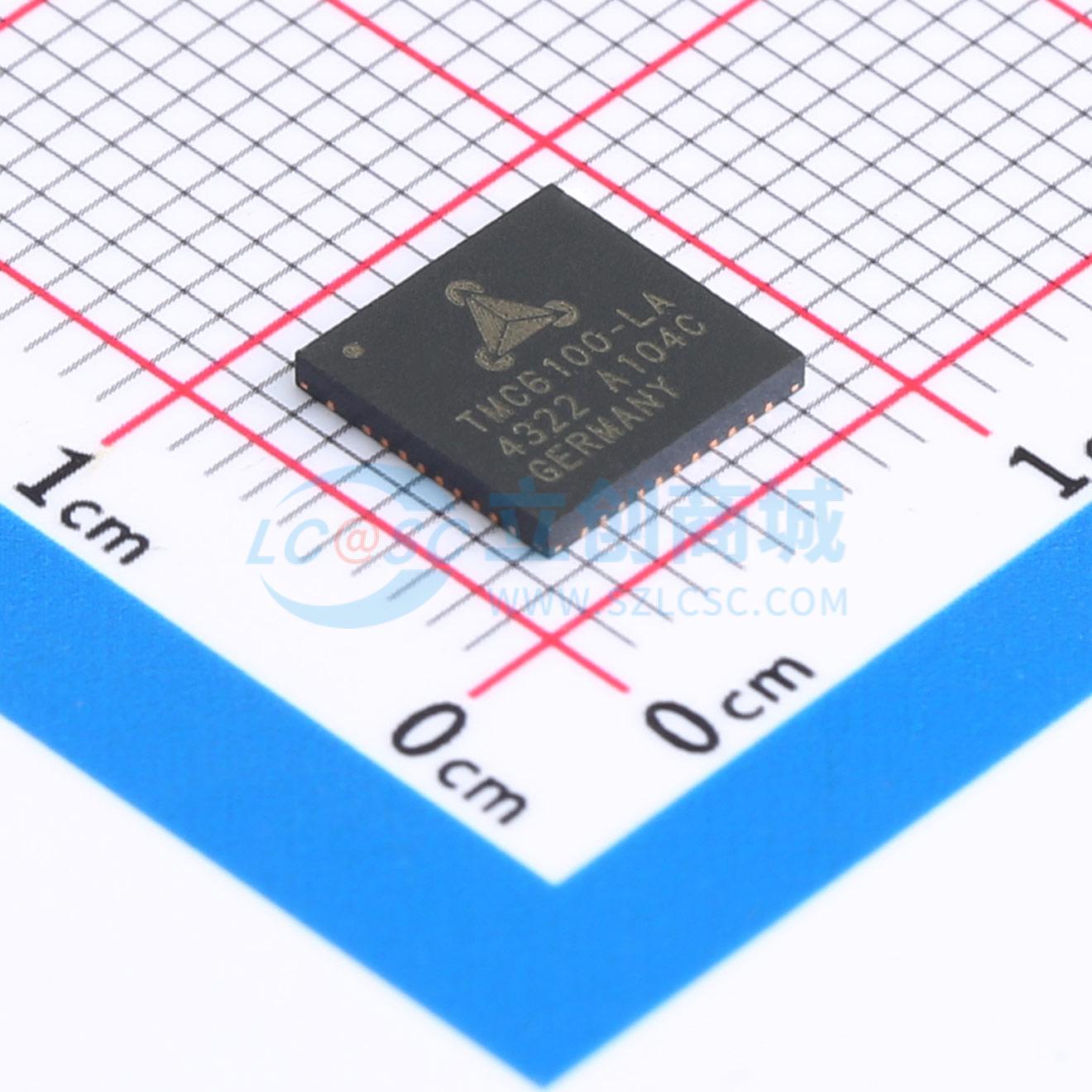

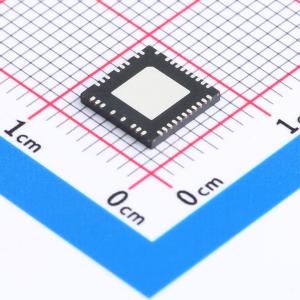

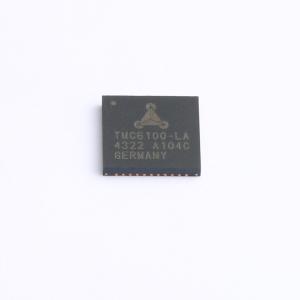

TMC6100-LA
通用高压无刷直流电机（BLDC）/永磁同步电机（PMSM）/伺服电机 MOSFET 三相半桥栅极驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TMC6100是一款用于永磁同步电机（PMSM）伺服或无刷直流（BLDC）电机的高功率栅极驱动器。它使用六个外部MOSFET，可控制功率从瓦级到千瓦级的电机。软件控制的驱动强度可实现系统内电磁干扰（EME）优化。可编程安全特性（如短路检测和过温阈值）以及用于诊断的SPI接口，可实现稳健可靠的设计。使用TMC6100构建具备全面保护和诊断功能的坚固驱动器时，所需的外部组件数量最少。
- 品牌名称
- TRINAMIC
- 商品型号
- TMC6100-LA
- 商品编号
- C3249927
- 商品封装
- QFN-37(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 三相 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 6 | |
| 灌电流(IOL) | 1.5A |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 1.5A | |
| 工作电压 | 8V~60V | |
| 特性 | 欠压保护(UVP)；过流保护(OCP)；短路保护(SCP)；过热保护(OPT) | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 5mA |
商品概述
TMC6100是一款用于永磁同步电机（PMSM）伺服或无刷直流（BLDC）电机的高功率栅极驱动器。它使用六个外部MOSFET，可控制功率从瓦级到千瓦级的电机。软件控制的驱动强度可实现系统内电磁干扰（EME）优化。可编程安全特性（如短路检测和过温阈值）以及用于诊断的SPI接口，可实现稳健可靠的设计。使用TMC6100构建具备全面保护和诊断功能的坚固驱动器时，所需的外部组件数量最少。
商品特性
- 支持高达100A线圈电流的三相电机（外部MOSFET）
- 电压范围：8…60V DC
- 栅极驱动可编程为0.5A / 1A / 1.5A
- 通过SPI接口实现全面保护和诊断
- 栅极关断驱动，具备1Ω（低侧）/ 1.3Ω（高侧）安全关断电阻
- 支持SPI和独立运行模式
- 电荷泵，可实现100%占空比运行
- 可选的先断后通（BBM）逻辑，用于单线控制
- 可编程短路和过载电流阈值及重试功能
- 可编程控制接口，支持三线或六线驱动
- 全面保护和诊断功能
- 采用7×7mm² QFN封装，尺寸紧凑
- 引脚间距加倍，确保高压下安全运行
应用领域
- PMSM磁场定向控制（FOC）驱动器和BLDC电机
- 工业驱动器
- 工厂自动化
- 实验室自动化
- 机器人技术
- 数控机床
- 纺织机械
- 泵
- 监控摄像头
- 家庭自动化
- 打印机
