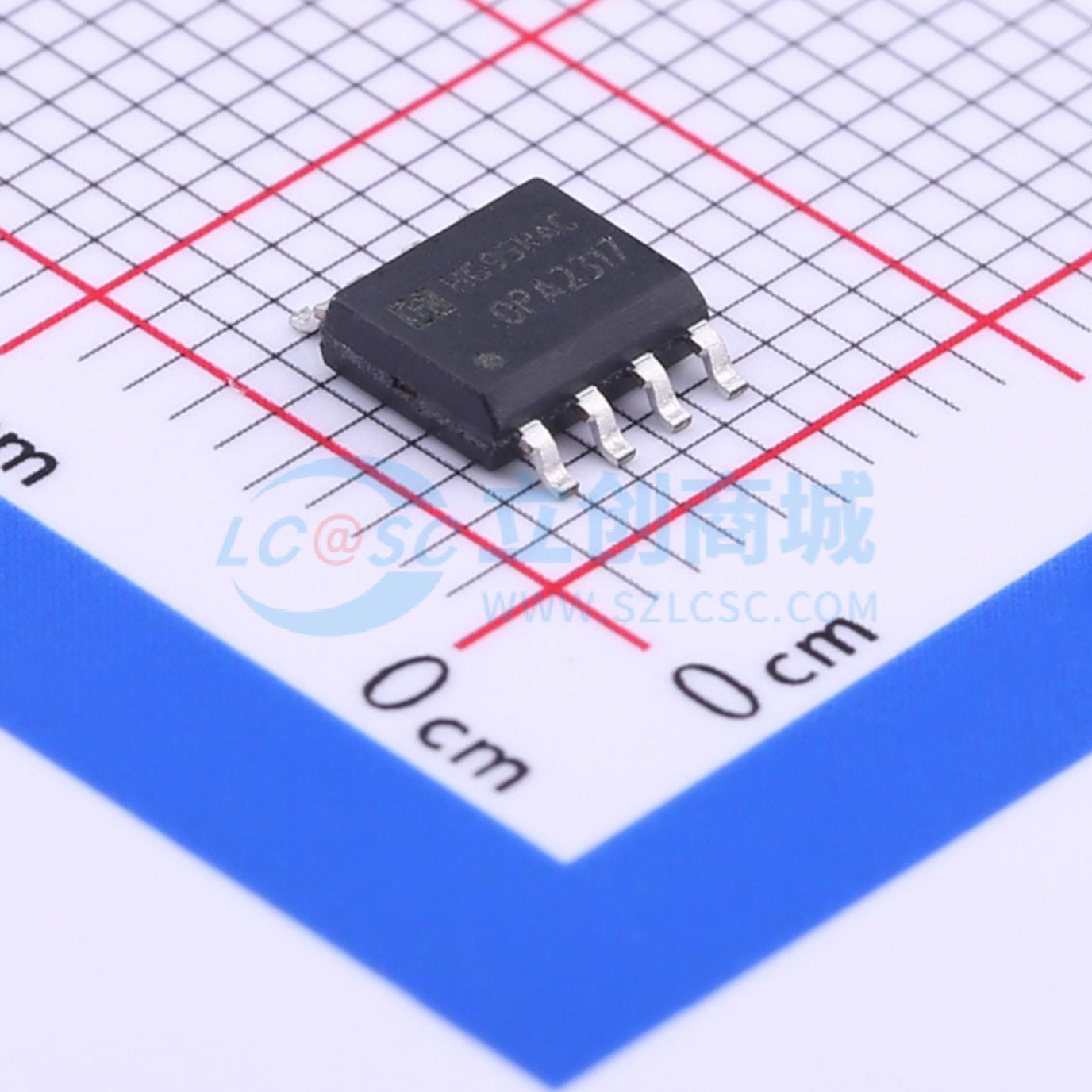

温馨提醒：图片仅供参考，商品以实物为准

OPA2317M/TR

零漂移CMOS轨到轨输入输出运放

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: OPAx317 放大器是单电源/双电源/四电源、微功耗、零漂移 CMOS 运算放大器，这些放大器提供 350 kHz 的带宽、轨到轨输入和输出，以及 1.8V 至 5.5V 的单电源工作范围。OPAx317 采用斩波稳定技术，可提供极低的失调电压（最大小于 10μV）和近乎零的温度漂移。每个放大器的静态电源电流低至 25μA，输入偏置电流极低，仅为 20pA，使这些器件成为低失调、低功耗和高阻抗应用的理想选择
品牌名称: HGSEMI(华冠)
商品型号: OPA2317M/TR
商品编号: C398147
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.401克(g)

商品参数

	属性	参数值
	商品目录	精密运放
	放大器数	-
	单电源电压	1.8V~5.5V
	双电源(Vee~Vcc)	900mV~2.75V；-2.75V~-900mV
	输入失调电压(Vos)	10uV
	输入失调电压温漂(Vos TC)	50nV/℃
	增益带宽积(GBW)	350kHz
	轨到轨	轨到轨输入,轨到轨输出
	压摆率(SR)	0.2V/us

	属性	参数值
	共模抑制比(CMRR)	110dB
	输入电压噪声密度(eN)	70nV/√Hz@1kHz
	输入偏置电流(Ib)	20pA
	静态电流(Iq)	25uA
	输出电流	30mA
	输入失调电流(Ios)	10pA
	工作温度	-45℃~+125℃
	功能特性	EMI滤波/RF抑制；零漂移/自动稳零

商品概述

该系列放大器为单/双/四路供电、微功耗、零漂移CMOS运算放大器，提供350kHz带宽、轨到轨输入和输出，以及1.8V至5.5V的单电源工作电压。该系列采用斩波稳定技术，提供极低的失调电压（最大值小于10μV）和接近零的温漂。每路放大器25μA的低静态电源电流和20pA的极低输入偏置电流，使其成为低失调、低功耗和高阻抗应用的理想选择。该系列放大器单位增益稳定，适用于广泛的通用应用。其小型封装有助于节省印刷电路板空间，并支持设计更小的电子产品。该系列可在1.8V至5.5V的单电源或±0.9V至±2.75V的双电源下工作。为实现最佳性能，在单电源工作时，应在VDD引脚附近放置一个0.1μF陶瓷电容。在双电源工作时，VDD和VSS电源应分别使用单独的0.1μF陶瓷电容旁路至地。其低电源电流有助于最大化电池寿命，是电池供电系统的理想选择。该系列在宽输入电源电压（1.8V至5.5V）下工作，所有温度规格适用于-45°C至+125°C的范围，大多数特性在整个工作电压范围内保持不变。其输入共模范围可扩展至超出电源轨100mV，轨到轨输出摆幅在轻电阻负载下可摆动至距离电源轨小于5mV，在中等电阻负载下可摆动至距离电源轨100mV。该系列针对带宽和速度进行了优化，不适用于驱动容性负载。

商品特性

单电源工作电压范围：+1.8V ~ +5.5V
轨到轨输入/输出
增益带宽积：350kHz（典型值 @25°C）
低输入偏置电流：20pA（典型值 @25°C）
低失调电压：10μV（最大值 @25°C）
静态电流：每路放大器25μA（典型值）
工作温度范围：-45°C ~ +125°C
零漂移：0.05μV/°C（典型值）
内置射频抗电磁干扰滤波器
小型封装：OPA4317提供SOP-14和TSSOP-14封装；OPA317提供SOT23-5、SC70-5、MSOP-8和SOP-8封装；OPA2317提供SOP-8、MSOP-8和DFN-8封装

应用领域

传感器应用
温度测量
电子秤
手持式测试设备
电池供电仪器
