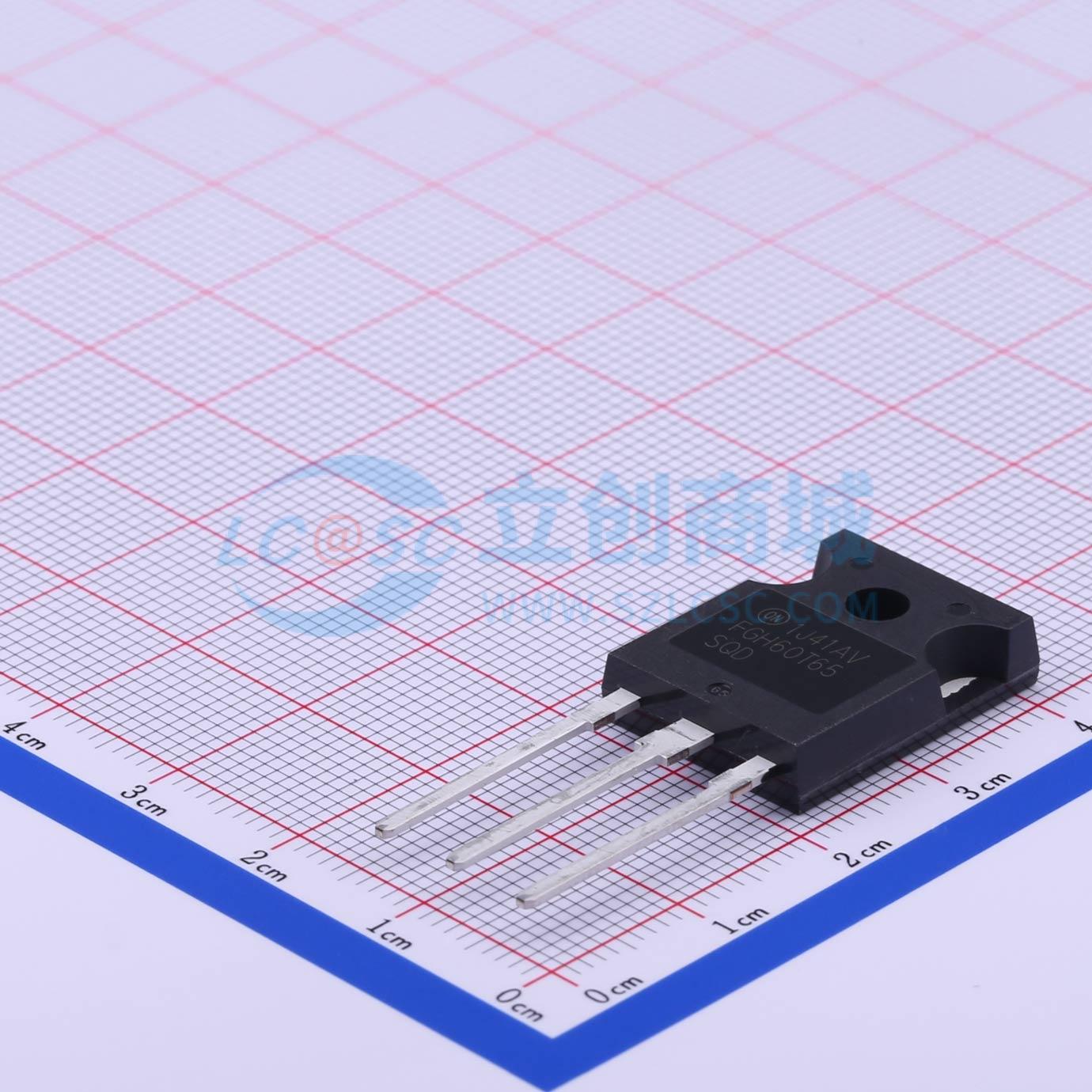

温馨提醒：图片仅供参考，商品以实物为准

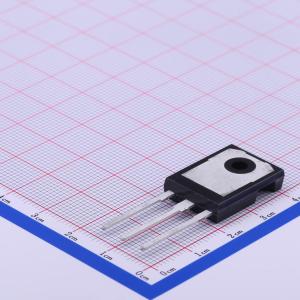

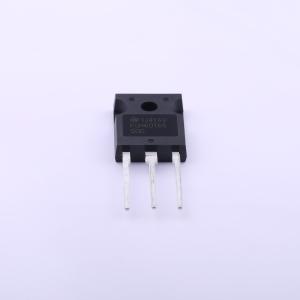

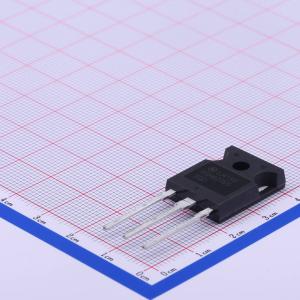

FGH60T65SQD-F155
FGH60T65SQD-F155
- 描述
- 安森美半导体的新型场截止第 4 代 IGBT 系列采用新型场截止 IGBT 技术，为太阳能逆变器、UPS、焊接机、电信、ESS 和 PFC 等低导通和开关损耗至关重要的应用提供最佳性能。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FGH60T65SQD-F155
- 商品编号
- C398041
- 商品封装
- TO-247AC-3
- 包装方式
- 管装
- 商品毛重
- 5.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 333W | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 120A | |
| 集电极脉冲电流(Icm) | 240A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 1.6V | |
| 栅极阈值电压(Vge(th)) | 4.5V | |
| 栅极电荷量(Qg) | 79nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 3.813nF | |
| 输出电容(Coes) | 90pF | |
| 反向传输电容(Cres) | 13pF | |
| 开启延迟时间(Td(on)) | 20.8ns | |
| 关断延迟时间(Td(off)) | 102ns | |
| 导通损耗(Eon) | 227uJ | |
| 关断损耗(Eoff) | 100uJ | |
| 反向恢复时间(Trr) | 34.6ns | |
| 工作温度 | -55℃~+175℃@(Tj) |
