温馨提醒：图片仅供参考，商品以实物为准

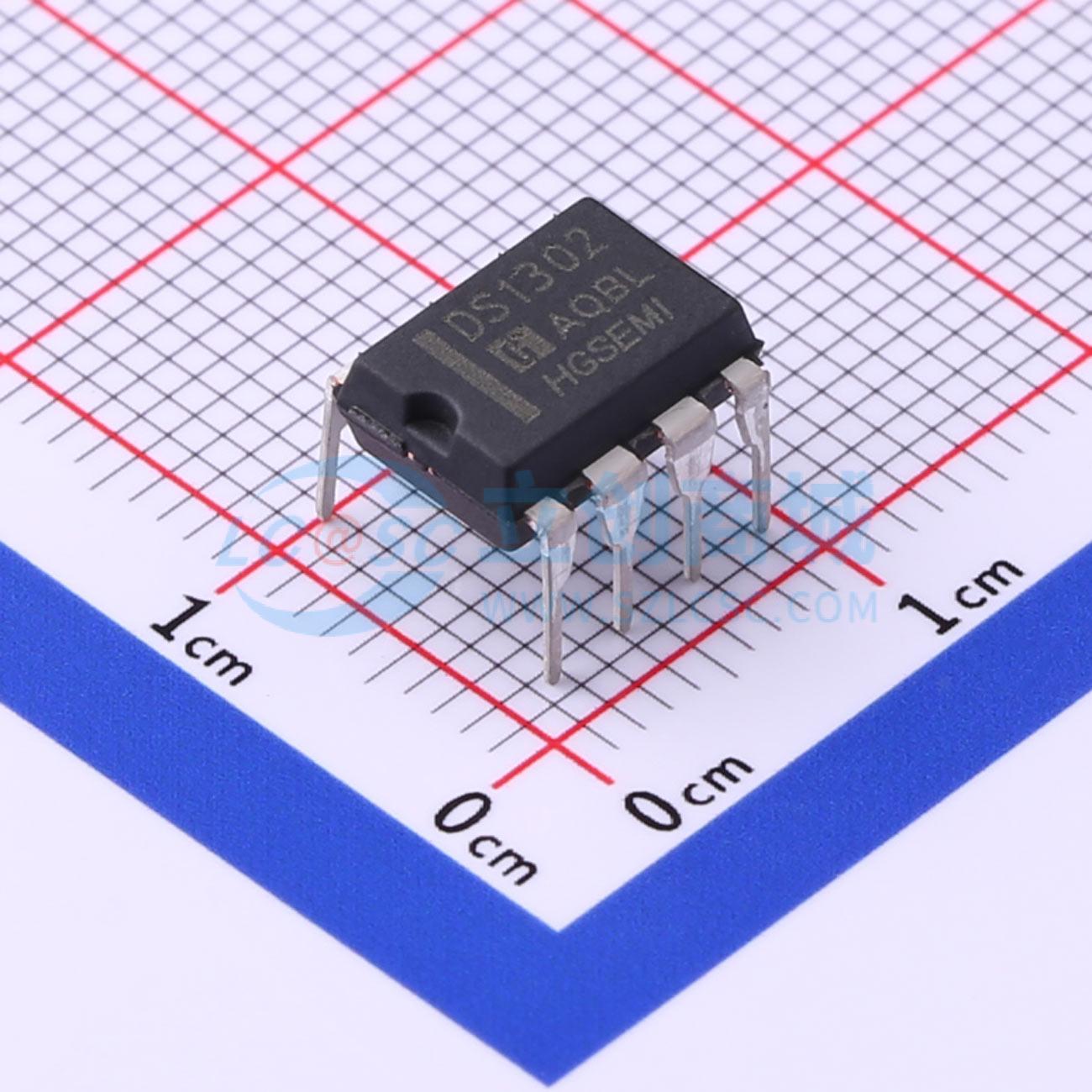

DS1302N

涓流充电计时芯片

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 包含实时时钟/日历和31字节的静态RAM。它通过简单的串行接口与微处理器通信。实时时钟/日历提供秒、分、时、日、日期、月和年的信息。月末日期会自动调整少于31天的月份，包括闰年校正
品牌名称: HGSEMI(华冠)
商品型号: DS1302N
商品编号: C398065
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.77克(g)

商品参数

	属性	参数值
	工作电压	2V~5.5V
	静态电流(Iq)	100nA
	工作温度	0℃~+70℃
	功能特性	备份电源管理与电池充电；片内SRAM/NVRAM；寄存器掉电保持

商品概述

DS1302是一款包含实时时钟/日历和31字节非易失性静态RAM的慢速充电实时时钟芯片。它通过一个简单的串行接口与微处理器通信。实时时钟/日历可对秒、分、时、日、周、月和年进行计数，并能自动调整少于31天的月份日期，具备闰年校正功能。时钟支持24小时格式或带AM/PM指示的12小时格式。31字节的RAM可用于临时存储重要数据。采用同步串行通信，简化了与微处理器的连接，仅需三根线：RST（复位）、I/O（数据线）和SCLK（串行时钟）。数据可以单字节或多字节（最多31字节）形式传输。该芯片功耗极低，在保存数据和时钟信息时功耗小于1µW。

商品特性

可对秒、分、时、日、周、月以及带闰年补偿的年进行计数
用于高速数据暂存的31字节非易失性RAM
宽工作电源电压范围：2.0V ~ 5.5V
2.5V时耗电小于300nA
用于时钟或RAM数据读/写的单字节或多字节数据传送方式
简单的3线接口与单片机通信
TTL兼容（VCC = 5V）
可选的工业温度范围-40℃ ~ +85℃
封装形式：DIP8、SOP、DFN-8 3×3和MSOP

应用领域

便携仪器
移动电话
复费率电度表
IC卡水表
IC卡煤气表
传真机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	实时时钟(RTC)
	接口类型	三线接口
	晶振类型	外置
	闹钟输出	无
	工作电流	1.2mA
