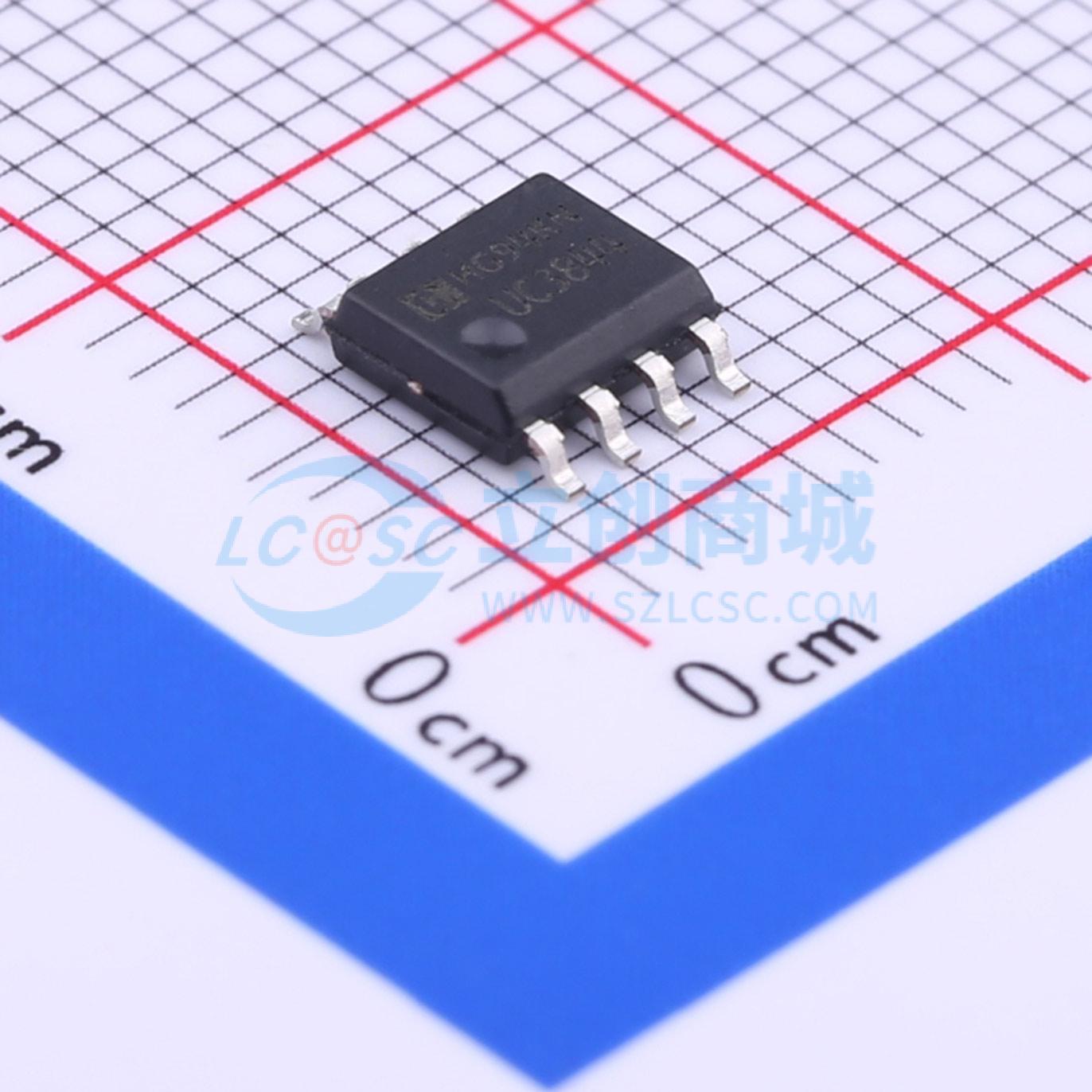

温馨提醒：图片仅供参考，商品以实物为准

UC3844M/TR

停产 10V~30V 1A

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: HG UC3844/3845 是高性能固定频率电流模式控制器，专为离线和 DC - DC 转换器应用而设计，所需外部元件极少。UC3844 和 UC3845 的区别在于最大占空比范围和欠压锁定阈值。UC3844 非常适合离线应用，其欠压锁定（UVLO）阈值为 16V（开启）和 10V（关闭）；而 UC3845 的欠压锁定阈值为 8.5V（开启）和 7.6V（关闭），适用于低电压应用
品牌名称: HGSEMI(华冠)
商品型号: UC3844M/TR
商品编号: C398079
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.226克(g)

商品参数

商品概述

UC3844是一款高性能固定频率电流模式控制器，专为隔离或DC-DC转换器应用而设计，为设计人员提供只需最少外部元件就能获得成本效益高的解决方案。该电路包含欠压锁定模块，其启动电流小于0.5 mA。误差放大器输入端连接一个经过修整的精准基准电压，以实现高精度。其他内部模块包括确保闭锁运行的逻辑电路、限流功能以及专为大电流图腾柱输出而设计的PWM比较器。此输出结构适合驱动N沟道MOSFET，其输出端在关断状态下为低电平。

商品特性

专为隔离或DC/DC转换器优化
低启动电流（<0.5 mA）
自动前馈补偿
逐个周期限流功能
增强的负载响应特性
带迟滞的欠压保护功能
双脉冲抑制
高电流图腾柱输出
内部经修调的带隙基准
高达500 kHz工作频率

应用领域

功率转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	10V~30V
	开关频率	47kHz~57kHz
	输出电流	1A
	耗散功率(Pd)	862mW
	最大占空比	48%

	属性	参数值
	晶体管耐压	-
	拓扑结构	-
	功能特性	欠压锁定；斜坡补偿；欠压保护(UVP)；过流保护(OCP)
	工作温度	0℃~+70℃
	工作模式	PWM 调制
	输出电压	0V~28V
	反馈方式	-
