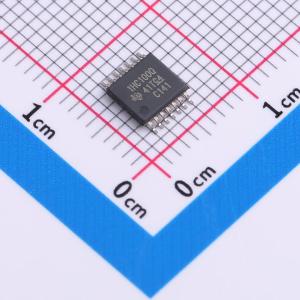

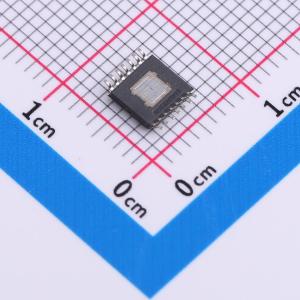

温馨提醒：图片仅供参考，商品以实物为准
TPS1HC100BQPWPRQ1
单通道汽车智能高侧开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS1HC100-Q1 汽车类 100mΩ、2.5A 单通道智能高侧开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS1HC100BQPWPRQ1
- 商品编号
- C3230071
- 商品封装
- HTSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.171999克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 2.5A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.6V~28V | |
| 导通电阻 | 100mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)；过流保护(OCP) |
商品概述
TPS1HC100-Q1 器件是一款具有全方位保护的高侧电源开关，它集成有 NMOS 功率 FET 和电荷泵，专用于对各种负载进行智能控制。该器件凭借着精确的电流检测和可编程电流限制特性在市场上脱颖而出。 由于输入引脚上的 1.5V 低逻辑高电平阈值 VIH，可以使用 1.8V 的 MCU GPIO 信号。高精度电流检测功能可提供更好的实时监测效果和更准确的诊断，无需进一步校准。外部高精度电流限制功能允许根据应用设置电流限制值。该器件通过在启动或短路条件下有效地钳制浪涌电流，极大地提高了系统的可靠性。TPS1HC100-Q1 器件可用作各种阻性、感性和容性负载（包括低瓦数灯泡、LED、继电器、电磁阀和加热器）的高侧电源开关。
商品特性
- 具有全面诊断功能的适用于 12V 汽车系统的单通道智能高侧电源开关
- 开漏状态输出
- 电流检测模拟输出
- 宽工作电压范围：3V 至 28V
- 低待机电流：85°C 下低于 0.5μA
- 工作结温范围：-40°C 至 150°C
- 支持 1.8V、3.3V 和 5V 逻辑电压
- 通过故障检测电压调节功能实现 ADC 保护
- 可编程电流限制，1.9A 时精度为 ±18%
- 高精度电流检测，1A 时精度为 ±6%
- 过载和短路保护
- 感性负载负电压钳位
- 欠压锁定 (UVLO) 保护
- 具备自恢复功能的热关断和热振荡
- 接地失效保护和失电保护
- 对外部元件提供反向电池保护
- 开启和关闭状态输出的开路负载和电池短路检测
- 过载和接地短路检测
- 热关断和热振荡检测
- 符合 AEC-Q100 汽车级 1 级温度标准
- 提供功能安全可帮助进行功能安全系统设计的文档
- 经测试符合 AECQ100-12 A 级标准，经过 100 万次接地短路测试
- 通过 ISO7637-2 和 ISO16750-2 电瞬变抗扰度认证
应用领域
- 汽车显示模块
- ADAS 模块
- 座椅舒适模块
- HVAC 控制模块
- 车身控制模块
