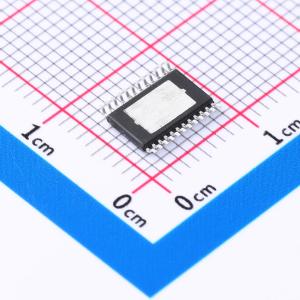

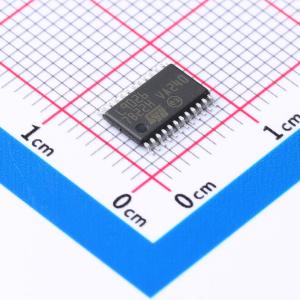

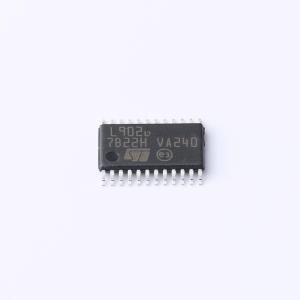

L9026-YO-TR

汽车多通道可配置继电器驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 可配置的多通道继电器驱动器2HS + 6HS/LS
品牌名称: ST(意法半导体)
商品型号: L9026-YO-TR
商品编号: C3230092
商品封装: TSSOP-24-EP
包装方式: 编带
商品毛重: 3.4克(g)

商品参数

商品概述

L9026 是一款八通道IC，具有2个固定的高边驱动器和6个可配置的高边/低边驱动器，专为汽车应用（LED和继电器）设计，并兼容电阻性、电感性和电容性负载。该器件提供了先进的诊断和保护功能，例如：对地短路、开路负载、过流和过温检测。8个输出通道可以通过SPI或2个专用并行输入来驱动。还具备跛行回家功能，允许在特定故障条件下（如SPI故障、微控制器故障或电源欠压）使用2个选定的驱动器。即使采用8位SPI也支持菊花链连接。该器件能够在启动场景下保证VBATT = 3 V时的操作，并在复位状态下保证非常低的静态电流。

串行外设接口（SPI）用于控制和配置负载以及设备；此外，所有诊断功能的状态反馈也被提供。对于直接控制和PWM，有两个输入引脚可用：默认情况下，这两个引脚连接到两个定义的输出，但通过SPI可以控制额外或不同的输出映射。

该器件有两种封装版本：HTSSOP24 和 VFQFPN32。仅对于QFN封装，出于安全原因，额外提供了2个引脚。具体来说，NRES引脚用于将内部寄存器重置为其默认值，DIS引脚用于禁用所有通道。

商品特性

AEC-Q100 认证
六个可配置的低边/高边驱动器
两个高边驱动器
带输入映射功能的两个并行输入引脚
启动能力最低至 VBATT = 3 V
数字电源电压与 3.3 V 和 5 V 微控制器兼容
在 VBATT 和漏极引脚上具有反向电池保护，无需外部组件
灯泡冲击模式 (BIM)，用于驱动灯和电子负载
两个内部 PWM 生成器，减轻微控制器负担
非常低的静态电流（使用 IDLE 引脚）
应急模式（使用 IDLE 和 IN 引脚）
绿色产品（符合 RoHS 标准）
安全特性：温度传感器和监测
使用地址反馈、1 个奇偶校验位、帧计数器和短帧检测进行串行通信
16 位串行外设接口，用于控制和诊断
支持菊花链的 SPI，也与 8 位 SPI 设备兼容
封装选项：HTSSOP24，VFQFPN32
完全符合 ISO26262 标准，适用于 ASIL-B 系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关；低侧开关
	通道数	8
	输入控制逻辑	高电平有效；低电平有效
	最大连续电流	260mA

	属性	参数值
	工作电压	3V~5.5V
	导通电阻	750mΩ
	工作温度	-40℃~+150℃
	特性	过热保护(OTP)；过流保护(OCP)
