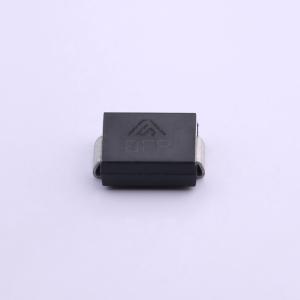

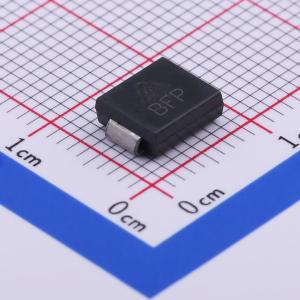

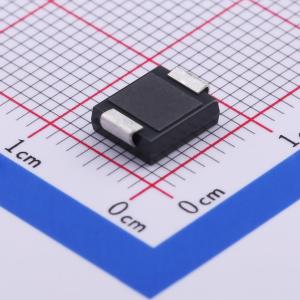

SMCJ36CA
1500W 双向表面贴装 TVS 二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特征：工作电压36V，击穿电压40~44.2V，钳位电压58.1V，峰值脉冲电流25.8A，SMC封装；功能：大功率电路双向瞬态抑制、浪涌防护；应用：工业大功率设备、大型电源保护回路等
- 品牌名称
- AnBon(安邦)
- 商品型号
- SMCJ36CA
- 商品编号
- C397738
- 商品封装
- SMC(DO-214AB)
- 包装方式
- 编带
- 商品毛重
- 0.422克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 58.1V | |
| 峰值脉冲电流(Ipp) | 25.8A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 1.5kW | |
| 击穿电压 | 40V | |
| 反向电流(Ir) | 5uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 采用10/1000 μs波形时，峰值脉冲功率能力达1500W，重复率（占空比）为0.01%。
- 箝位能力出色。
- 增量浪涌电阻低。
- 从0V到VBR的响应时间快，单向型通常小于1 ps，双向型通常小于5 ns。
- 玻璃钝化芯片结。
- 无铅部件符合RoHS要求。
- 符合无卤标准。
