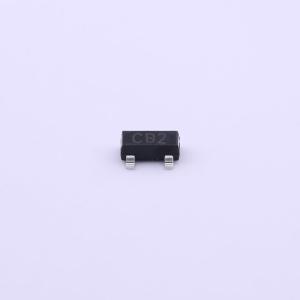

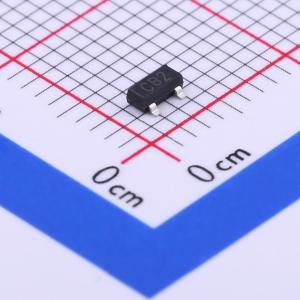

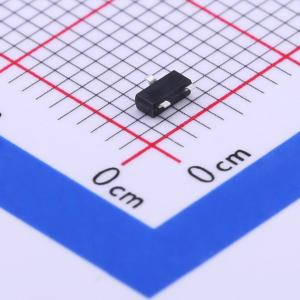

温馨提醒：图片仅供参考，商品以实物为准
SM24C
双向TVS 24V截止 峰值浪涌电流：6A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：每线350瓦峰值脉冲功率 (tₚ = 8 / 20μs)。 双向保护两条I/O线。 低钳位电压。 工作电压：24V。 低泄漏电流。 符合RoHS标准。应用：RS-232、RS-422和RS-485。 服务器、笔记本电脑和台式机
- 品牌名称
- AnBon(安邦)
- 商品型号
- SM24C
- 商品编号
- C397773
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 60V | |
| 峰值脉冲电流(Ipp) | 6A@8/20us | |
| 峰值脉冲功率(Ppp) | 350W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 26.7V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 15pF |
商品特性
- 每线350W峰值脉冲功率（tP = 8 / 20μs）
- 双向保护两条I/O线
- 低钳位电压
- 工作电压：24V
- 低漏电流
- 符合RoHS标准
- 通过AEC - Q101认证
- IEC61000 - 4 - 2（ESD）±15kV（空气），±8kV（接触）
- IEC61000 - 4 - 4（EFT）40A（5/50ns）
- IEC61000 - 4 - 5（雷击）6A（8/20μs）
应用领域
- RS - 232、RS - 422和RS - 485
- 服务器、笔记本电脑和台式机
- 手机及配件
- 控制与监测系统
- 便携式电子设备
- 无线总线保护
- 机顶盒
