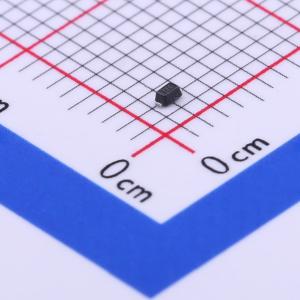

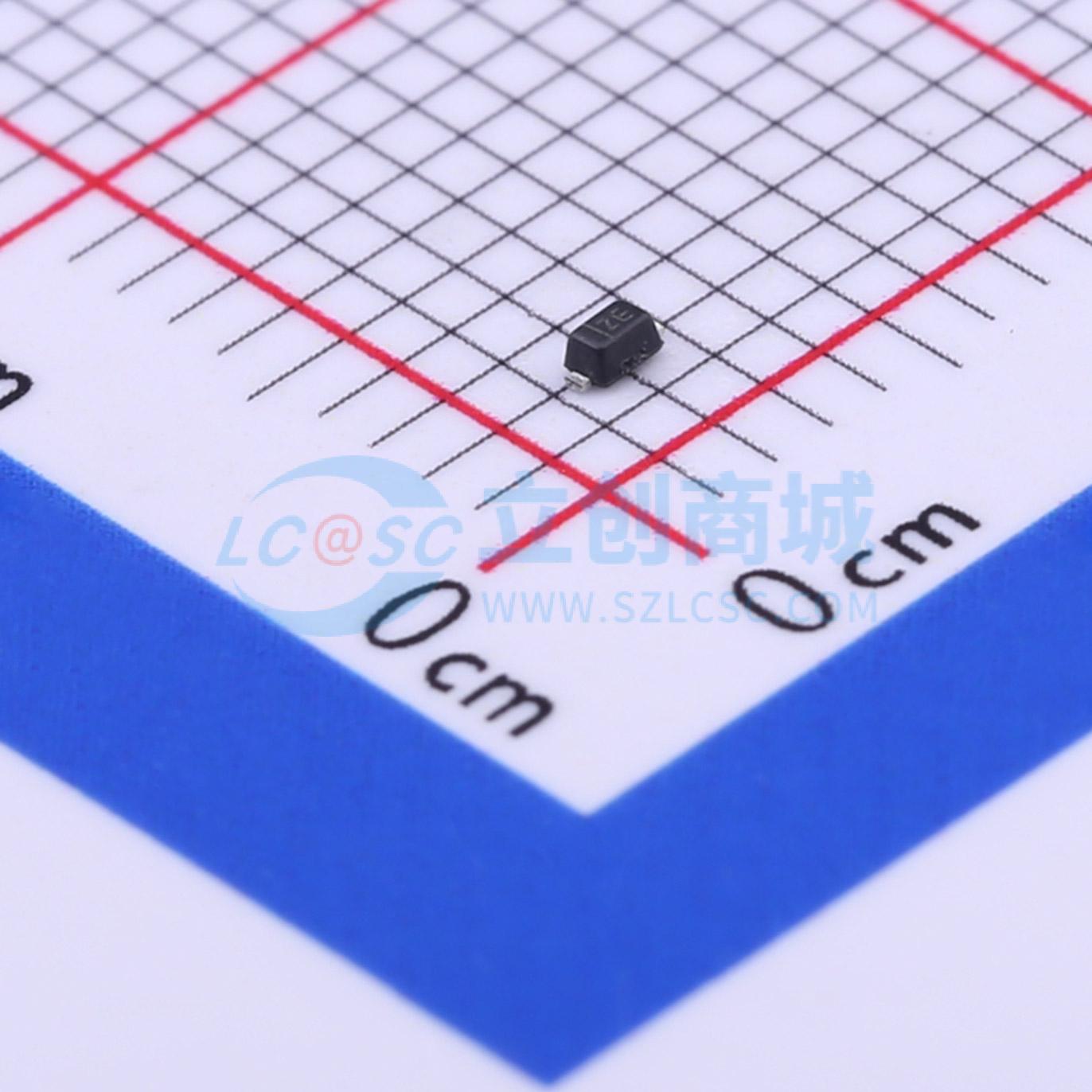

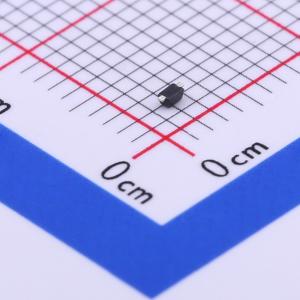

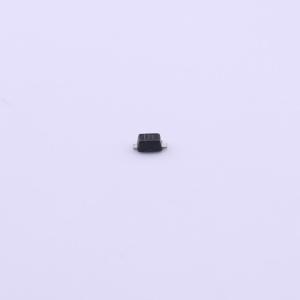

温馨提醒：图片仅供参考，商品以实物为准
ESD5Z3.3
200W单向表面贴装ESD二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特征：工作电压 3.3V，ESD防护，结电容典型值105pF，SOD-523 封装，响应时间<1ns；功能：微型结构电路ESD防护；应用：智能手表、微型IoT模块、超薄便携设备等
- 品牌名称
- AnBon(安邦)
- 商品型号
- ESD5Z3.3
- 商品编号
- C397781
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.022克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 14.1V | |
| 峰值脉冲电流(Ipp) | 11.2A | |
| 峰值脉冲功率(Ppp) | 200W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 5V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 105pF |
商品特性
- 小外形尺寸
- 低本体高度
- 隔离电压：3.3V、5.0V、7.0V、12V
- 在8 x 20us脉冲下峰值功率高达200W
- 低泄漏电流
- 典型响应时间 < 1 ns
- 提供瞬态保护：
- IEC 61000-4-2（静电放电）4级
- IEC 61000-4-4（电快速瞬变脉冲群）40A（5/50ns）
- IEC 61000-4-5（浪涌）（8/20us）
- 无铅产品符合RoHS要求。
- 后缀“-H”表示无卤产品，例如ESD5Z3V3-H
应用领域
-手机-便携式设备-数码相机-电源
