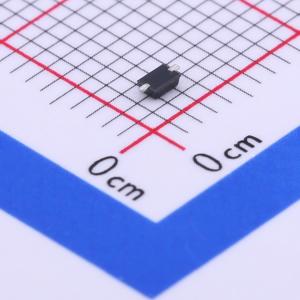

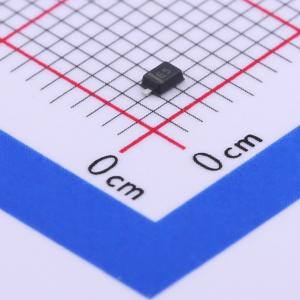

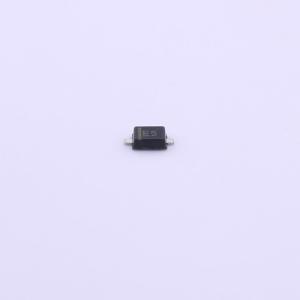

温馨提醒：图片仅供参考，商品以实物为准
ESD3Z5.0
单向ESD 5V截止 峰值浪涌电流：24A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：设计用于平均功率约350W的ESD保护，有不同的VRwM和峰值脉冲功率可供选择。 保护一个I/O或电源线。 低钳位电压。 工作电压：3.3V、5.0V、12V。 低泄漏电流。 无铅部件符合MIL-STD-19500/238环境标准。应用：手机及配件。 基于微处理器的设备
- 品牌名称
- AnBon(安邦)
- 商品型号
- ESD3Z5.0
- 商品编号
- C397776
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9.8V | |
| 峰值脉冲电流(Ipp) | 24A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6.2V | |
| 反向电流(Ir) | 10uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 235pF |
商品特性
- 该系列专为平均功率约350W的静电放电（ESD）保护而设计，提供不同的最大反向工作电压（VRWM）和不同的峰值脉冲功率。
- 保护单条I/O线或电源线。
- 钳位电压低。
- 工作电压：3.3V、5.0V、12V
- 漏电流低。
- 无铅元件符合MIL-STD-19500/228环境标准。
- 后缀“-H”表示无卤元件，例如ESD3Z3.3-H。
- 符合IEC61000-4-2（ESD）标准：±15kV（空气放电）、±8kV（接触放电）
- 符合IEC61000-4-4（电快速瞬变脉冲群，EFT）标准：40A（5/50ns）
- 符合IEC61000-4-5（浪涌，Lightning）标准：24A（8/20μs）
应用领域
- 手机及配件
- 基于微处理器的设备
- 个人数字助理（PDA）
- 笔记本电脑、台式机和服务器
- 便携式仪器
- 外设
- 寻呼机
