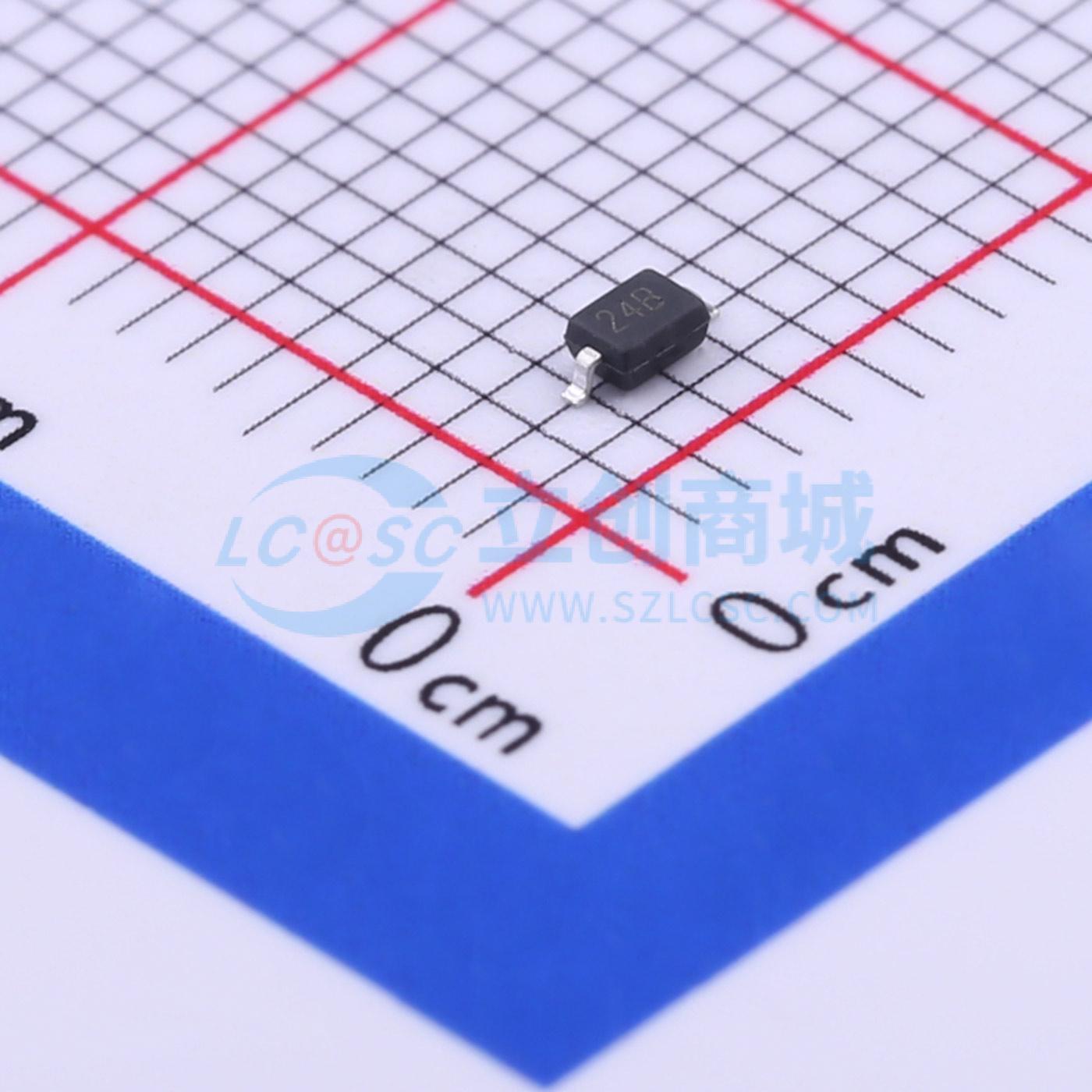

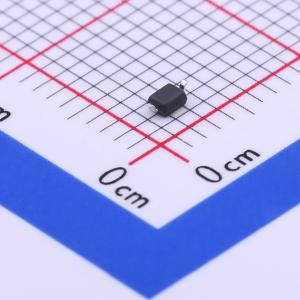

ESD3Z24C
双向ESD 24V截止 峰值浪涌电流：6A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：设计用于平均功率约320W的ESD保护，提供不同的VRwM和不同的峰值脉冲功率。 保护一个I/O或电源线。 低钳位电压。应用：手机及配件
- 品牌名称
- AnBon(安邦)
- 商品型号
- ESD3Z24C
- 商品编号
- C397778
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 52V | |
| 峰值脉冲电流(Ipp) | 6A@8/20us | |
| 峰值脉冲功率(Ppp) | 320W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 26.7V | |
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 75pF |
商品特性
- 该系列专为平均功率约320W的ESD保护设计，提供不同的VRWM和不同的峰值脉冲功率。
- 保护一条I/O或电源线。
- 钳位电压低。
- 工作电压：3.3V、5.0V、12V、15V、18V、24V、36V。
- 漏电流低。
- 无铅部件符合MIL-STD-19500 /228环境标准。
- 后缀“-H”表示无卤部件，例如ESD3Z3.3C-H。
- IEC61000-4-2（ESD）±25kV（空气）、±20kV（接触）
- IEC61000-4-4（EFT）40A（5/50ns）
- IEC61000-4-5（雷击）8A（8/20us）
应用领域
-手机及配件-基于微处理器的设备-个人数字助理(PDA)-笔记本电脑、台式机和服务器-便携式仪器
