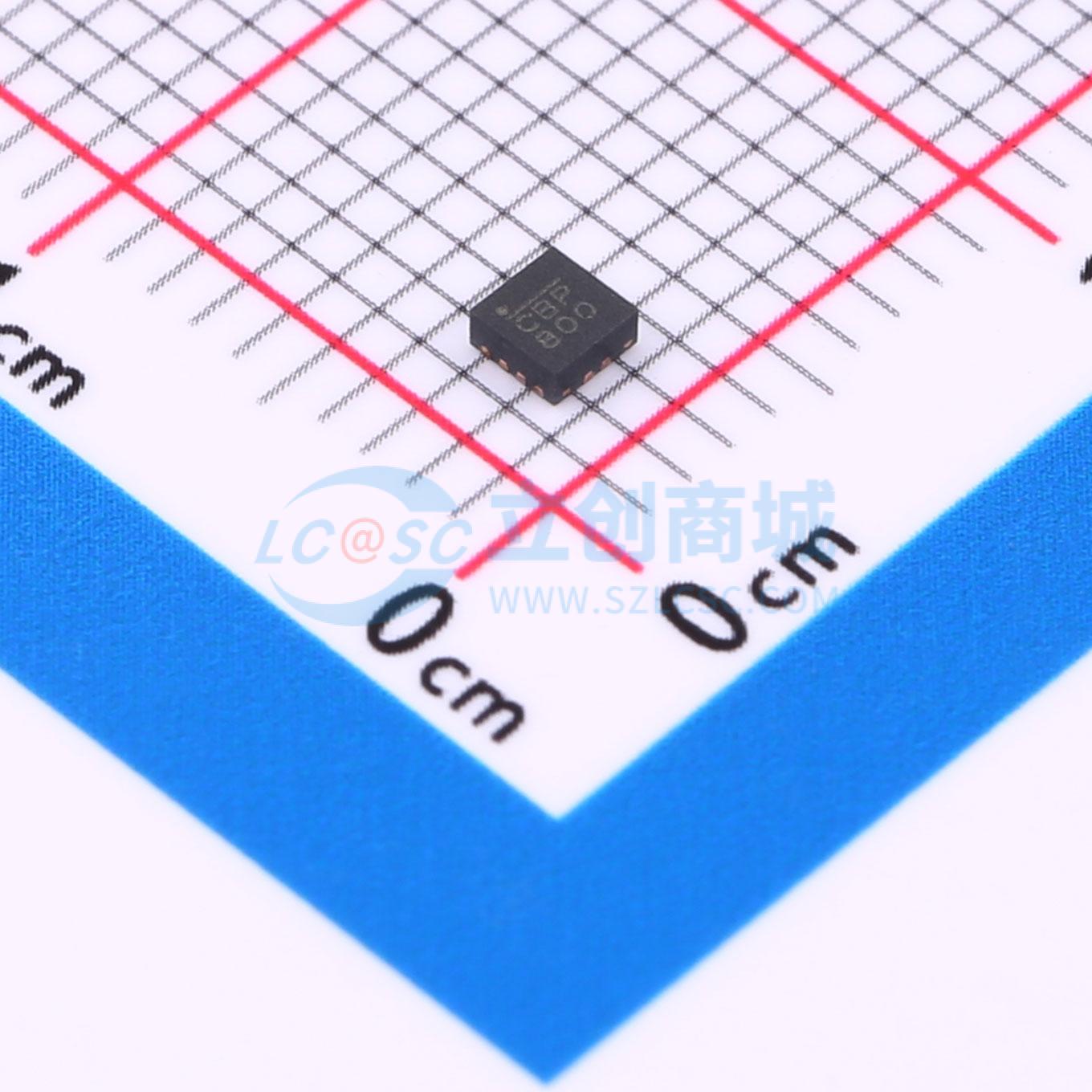

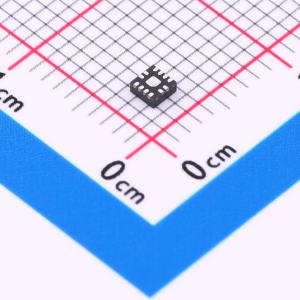

MP5073GG-Z

具备可编程电流限制功能的5.5V、2A低导通电阻负载开关

SMT扩展库PCB免费打样

描述: MP5073可在0.5V至5.5V的电压范围内提供高达2A的负载保护。凭借小封装下的低导通电阻（RDSON），MP5073是笔记本电脑、平板电脑及其他便携式/电池供电应用的高效且节省空间的解决方案。具备软启动功能，MP5073可避免电路启动时的浪涌电流
品牌名称: MPS(芯源)
商品型号: MP5073GG-Z
商品编号: C3215599
商品封装: QFN-12(2x2)
包装方式: 编带
商品毛重: 0.042克(g)

商品参数

商品概述

MP5073可在0.5V至5.5V的电压范围内提供高达2A的负载保护。凭借小封装下的低导通电阻（RDSON），MP5073是笔记本电脑、平板电脑及其他便携式/电池供电应用的高效且节省空间的解决方案。通过软启动功能，MP5073可避免电路启动时的浪涌电流。MP5073还具备可编程软启动时间、输出放电功能、过流保护（OCP）和热关断特性。输出端（源极）的最大负载具有电流限制功能。这通过采用检测场效应管（FET）拓扑结构实现。电流限制的大小由连接在ILIM引脚与地之间的外部电阻控制。内部电荷泵驱动功率器件的栅极，使导通电阻极低的DMOS功率场效应管仅为50mΩ。 MP5073采用小巧的12引脚2mmx2mm QFN封装。

商品特性

集成50mΩ低导通电阻（RDSON）场效应管
可调节启动压摆率
宽输入电压（VIN）范围：0.5V至5.5V
关断电流<1μA
典型电流限制范围为2A
电源正常指示
输出放电功能
使能引脚
短路保护响应时间<200ns
热保护
采用节省空间的小型QFN - 12（2mmx2mm）封装

应用领域

笔记本电脑和平板电脑
便携式设备
固态硬盘
手持设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	2A

	属性	参数值
	工作电压	500mV~5.5V
	导通电阻	50mΩ
	工作温度	-40℃~+125℃
	特性	过热保护(OTP)；过流保护(OCP)
