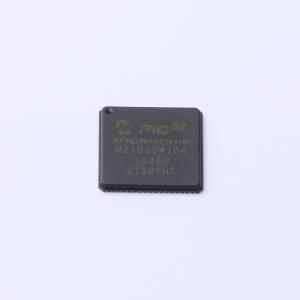

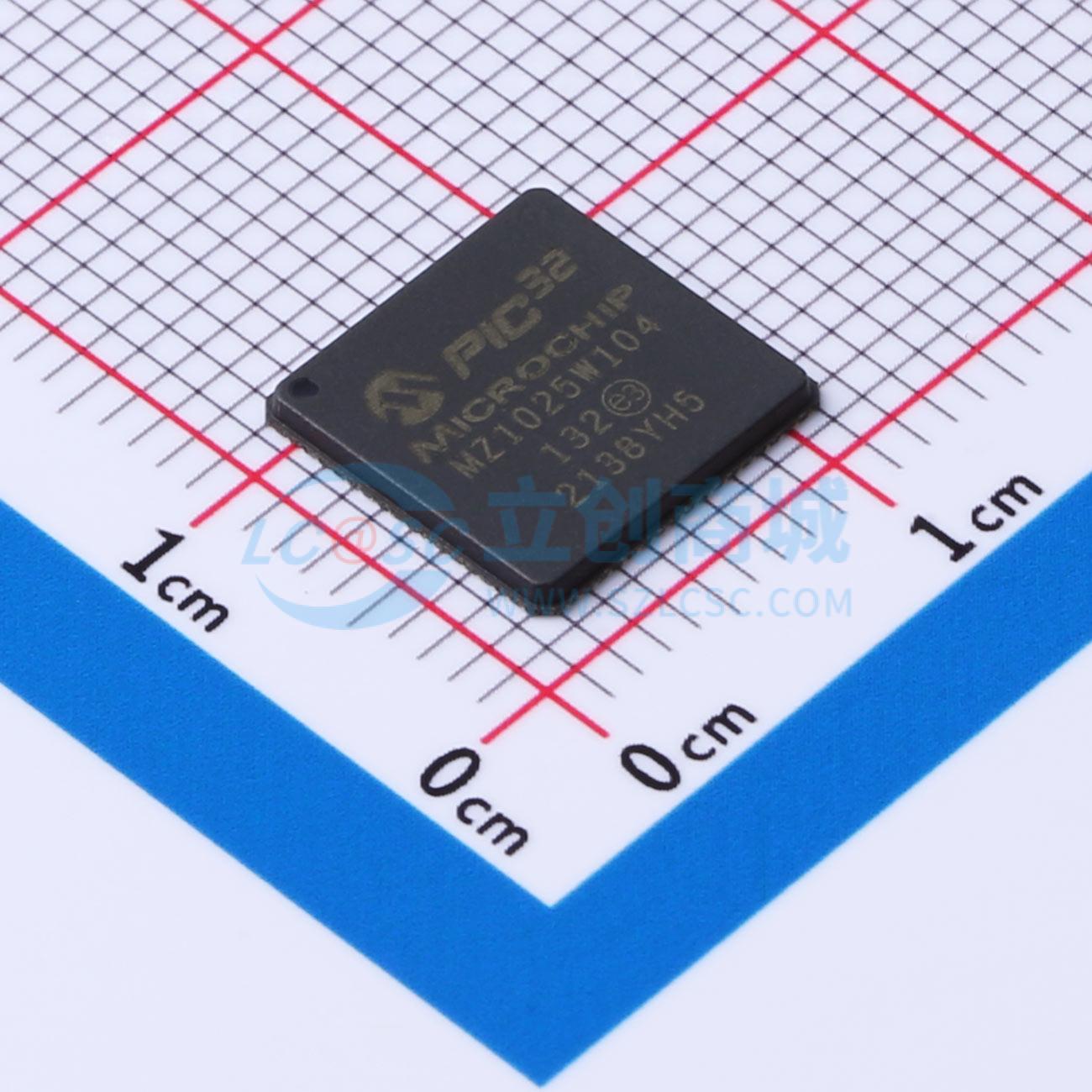

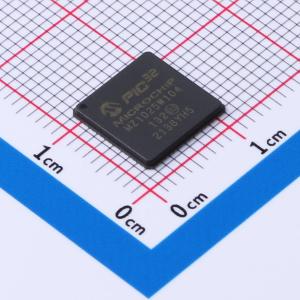

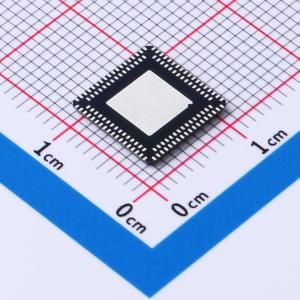

PIC32MZ1025W104132-I/NX

PIC32MZ W1系列设备是通用、低成本的32位微控制器（MCU），具备Wi-Fi和网络连接功能、基于硬件的安全加速器、收发器和电源管理单元（PMU）。它支持与外部前端模块连接。PIC32MZ W1片上系统（SoC）系列有以下变体：PIC32MZ1025W104132和PIC32MZ2051W104132。WFI32是一个完全通过射频认证的无线模块，包含PIC32MZ W1 SoC和一个集成前端模块（FEM），有以下天线选项：PCB天线（WFI32E01PC/WFI32E01PE/WFI32E03PC/WFI32E03PE）；用于外部天线的U.FL连接器（WFI32E01UC/WFI32E01UE/WFI32E02UC/WFI32E02UE/WFI32E03UC/WFI32E03UE）。WFI32模块有以下变体：WFI32E01、WF132E02、WF132E03。PIC32MZ W1系列支持丰富的标准PIC32外设，如Wi-Fi、以太网MAC、USB、CAN、CAN - FD、SPI、I²C、SQI、UART、CVD、ADC和JTAG。基于TCP/IP的连接协议以及SSL支持，使低成本、低复杂度的系统能够实现全功能的互联网连接和可靠的信息交换。

• 无线接口：
  • PHY：IEEE 802.11 b/g/n WLAN链路；20 MHz信道带宽的单空间流；支持用于功率放大器（PA）、低噪声放大器（LNA）、发射/接收器（TX/RX）开关的外部FEM；2.4 GHz（2400 ~ 2483.5 MHz）ISM频段。
  • MAC：基础设施BSS STA模式；软AP模式功能；主动和被动扫描；支持随温度和电压调整发射功率。
  • 安全：WPA3个人版（SAE和PMF - 802.11w）；WPA2个人版，有WPA兼容性和PMF选项；WEP；Harmony网络：支持MPLAB Harmony v3 TCP/IP栈；TLS v1.2，具备对称/非对称加密加速。
  • Wi-Fi节能模式：无线睡眠模式（WSM）；无线深度睡眠模式（WDS）。
  • Wi-Fi时间戳支持。
• 200 MHz，MIPS32 M类微处理器核心：16 KB指令缓存，16 KB数据缓存；基于固定映射转换（FMT）的MMU，用于优化嵌入式操作系统执行；microMIPS模式，代码尺寸最多可减小35%；DSP增强核心：四个64位累加器；单周期MAC，饱和和分数数学运算；代码高效（C和汇编）架构。
• 片上闪存和SRAM：PIC32MZ1025W104：1 MB闪存程序存储器；64 KB引导程序闪存；256 KB SRAM（程序和数据）；64 KB数据缓冲区（DBF）；外设专用缓冲区。PIC32MZ2051W104：2 MB闪存程序存储器；128 KB引导程序闪存；512 KB SRAM（程序和数据）；128 KB数据缓冲区（DBF）。
• 电源管理和系统恢复：低功耗模式（梦幻、睡眠、深度睡眠和极深度睡眠）；8 KB上下文SRAM，用于低功耗模式下的上下文存储；深度睡眠模式；32个信号量寄存器（32位宽），用于上下文存储；电流消耗：1.9 μA（典型值）；PIC32MZ W1 SoC在极深度睡眠模式下使用32位信号量寄存器进行上下文存储，电流消耗值如下：PIC32MZ1025W104132：0.71 μA（典型值）；PIC32MZ2051W104132：1.06 μA（典型值）；集成上电复位（POR）、欠压复位（BOR）、零功耗BOR（ZPBOR）和可编程低压检测（PLVD）；二级振荡器和故障安全时钟；快速上电和欠压恢复。
• 安全：硬件加速安全模式（内置DMA支持）；带真随机数发生器（TRNG）的加密引擎，用于数据加密/解密和认证（AES、3DES、SHA、MD5和HMAC）；AES模式：电子密码本（ECB）、密码块链接（CBC）、计数器模式（CTR）、密码反馈模式（CFB）、输出反馈模式（OFB）、伽罗瓦/计数器模式（GCM）；硬件加速公钥加密，支持：16个DSP乘法器配置；256位ECC/ECDH/ECDSA/Curve25519；256位Ed25519；512位ECC/ECDH/ECDSA生成。
• 时钟管理：40 MHz主振荡器（POSC）；32.768 kHz二级振荡器（SOSC）；上电定时器（PWRT）和振荡器启动定时器（OST）；故障安全时钟监视器（FSCM）；片上时钟源：8 MHz快速RC（FRC）振荡器；32.768 kHz低功耗RC（LPRC）振荡器；可编程PLL和振荡器时钟源；独立看门狗定时器（WDT）、死区定时器（DMT）和独立深度睡眠看门狗定时器；快速唤醒和启动；支持向外部设备提供精确参考时钟。
• 直接内存访问（DMA）：八个通道，具备自动数据大小检测；可编程32位循环冗余校验（CRC）。
• 高级模拟：12位ADC模块：2 MSPS，带两个采样保持（S&H）电路（一个专用，一个共享）；最多20个模拟输入通道；睡眠和空闲模式操作；多个触发源；两个数字比较器和两个数字滤波器；支持自电容触摸接口，最多18个触摸按钮和一个驱动屏蔽。
• 通信接口：最多两个CAN模块（CAN和CAN - FD）；2.0B主动模式，支持DeviceNet寻址；最多三个UART模块（速度高达10 Mbps）；支持RS - 232、RS - 485、LIN 2.1和IrDA协议。
