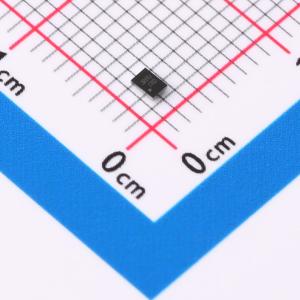

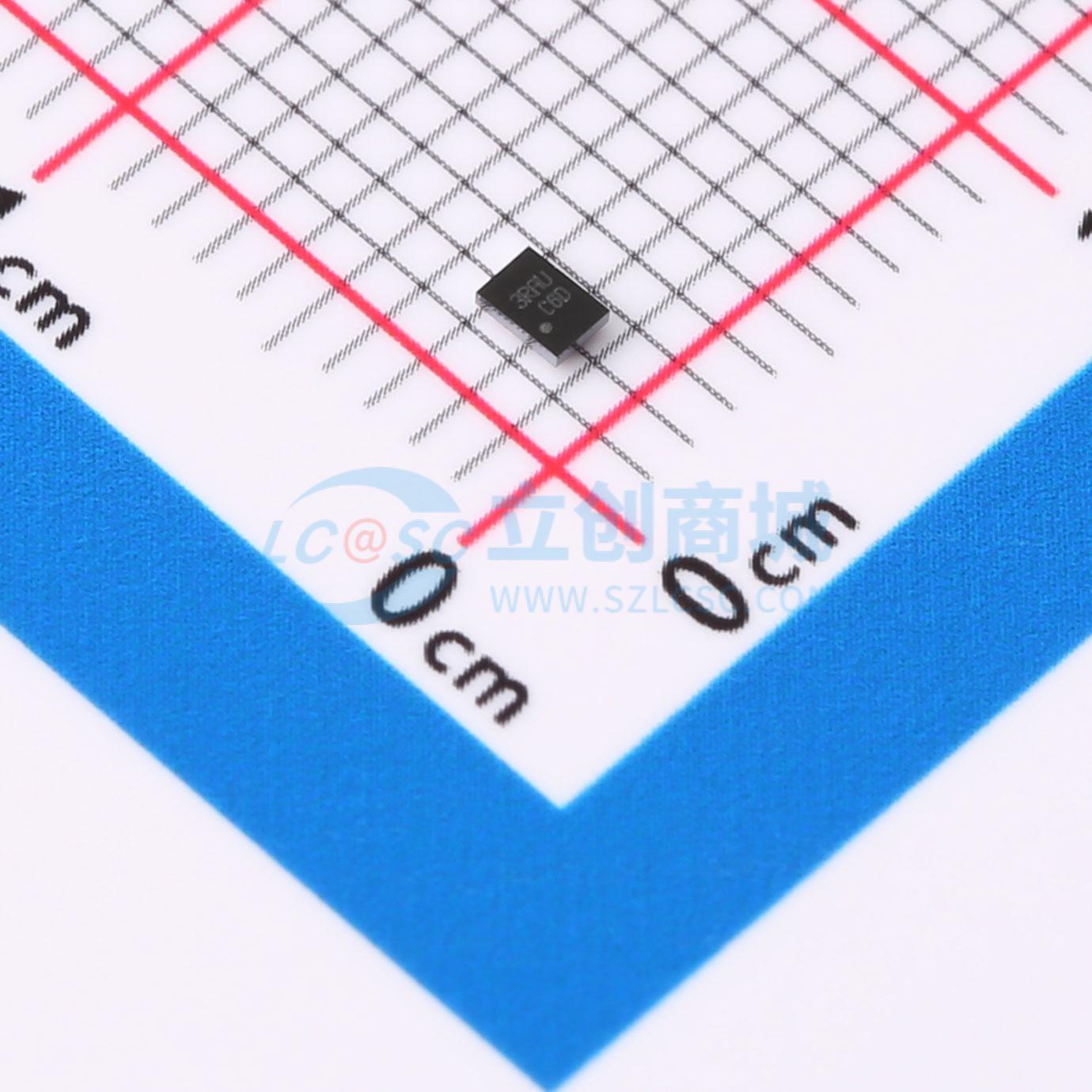

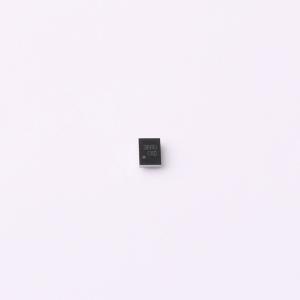

FPF3381UCX
FPF3381UCX
- 品牌名称
- onsemi(安森美)
- 商品型号
- FPF3381UCX
- 商品编号
- C3215609
- 商品封装
- WLCSP-12(1.83x1.29)
- 包装方式
- 编带
- 商品毛重
- 0.030303克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 低电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 5A | |
| 工作电压 | 2.8V~25V | |
| 导通电阻 | 15mΩ | |
| 工作温度 | -40℃~+85℃ |
商品概述
FPF3381UCX是一种带有集成超低导通电阻单通道开关的过压保护器。该器件包含一个N沟道MOSFET，可以在2.8V至23V的输入电压范围内工作，并支持最大5A的连续电流。当输入电压超过过压阈值时，内部FET会立即关闭，以防止受保护的下游组件受损。该器件集成了基于IEC61000-4-5标准的±110V浪涌保护TVS。FPF3381采用小型12焊球WLCSP封装，在-40°C至+85°C的自由空气温度范围内工作。
商品特性
- 过压保护高达+28V
- 集成TVS：符合IEC61000−4−5标准的±110V
- 内部低RDS(on) NMOS晶体管：典型值15 mΩ
- 可编程过压锁定（OVLO）：可通过OVLO引脚外部调节
- 使能引脚（OVLO）为低电平有效
- 超快OVLO响应时间：典型值40 ns
- 过温保护（热关断）
- 强大的ESD性能
- 人体模型（HBM）：±4 kV
- 带电设备模型（CDM）：±2 kV
- 系统级ESD（IEC61000−4−2）
- 接触放电：±10 kV
- 空气间隙放电：±15 kV
应用领域
- 手机
- PDA
- GPS
