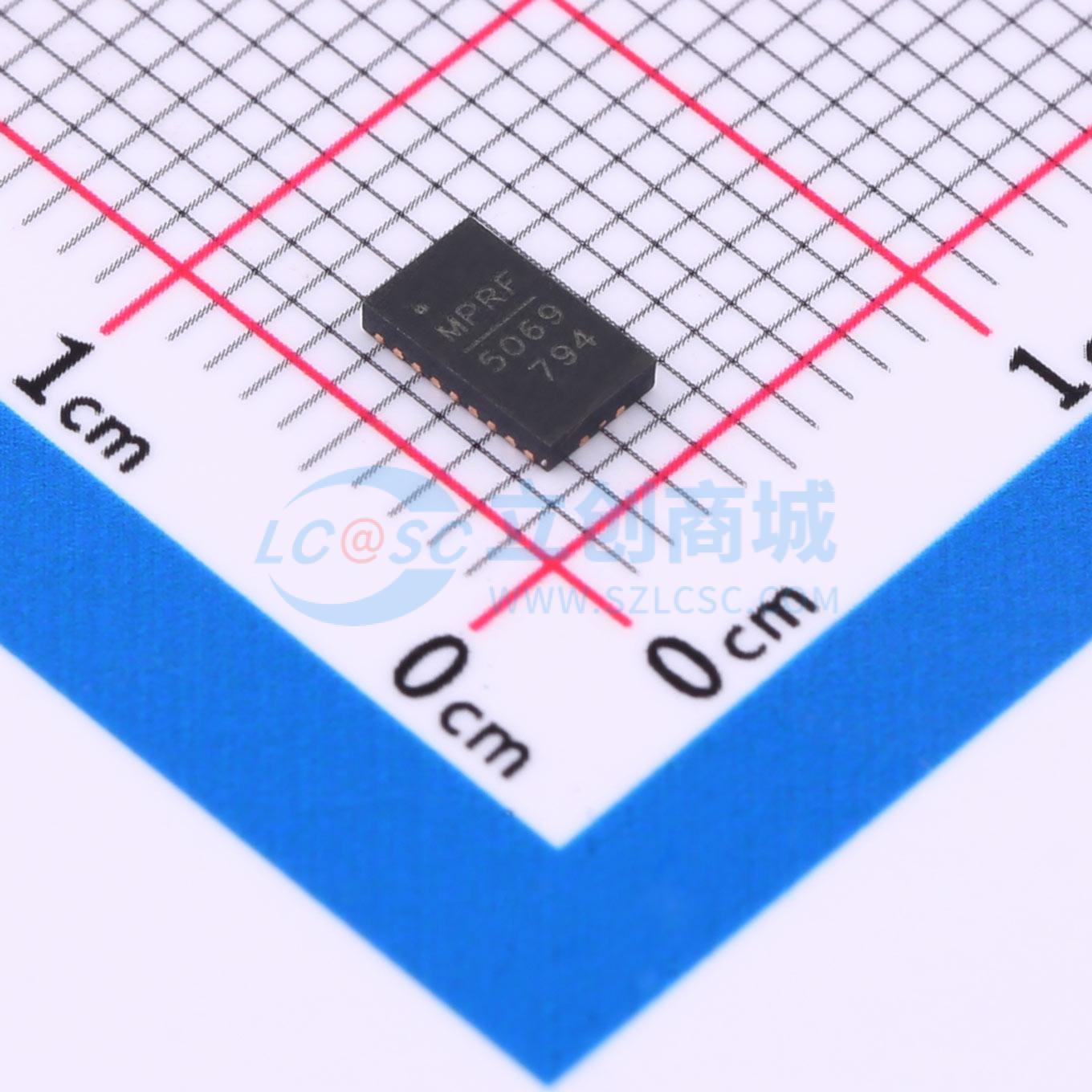

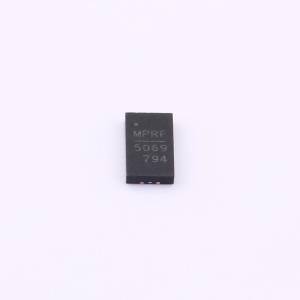

MPQ5069GQV-AEC1-Z

MPQ5069是一款热插拔保护器件，旨在保护其输出端的电路免受输入端瞬态信号的影响。它还能保护其输入端免受来自输出端的意外短路和瞬态信号的影响。

• 启动期间，输出端的压摆率可限制浪涌电流。SS引脚处的外部电容可控制压摆率。
• 采用检测FET拓扑结构对最大输出负载进行限流，通过将ISET引脚连接到地的低功率电阻来控制限流值。内部电荷泵驱动功率器件的栅极，可使用导通电阻低至7mΩ的功率FET。
• MPQ5069具备IMON选项，可通过将IMON引脚连接到地的电阻设置，产生与通过功率器件的电流成正比的电压。
• MPQ5069的故障保护功能包括限流保护、热关断和MOSFET损坏检测。限流和热关断均提供可配置的自动重试和锁断模式。该器件还具备欠压保护功能。
• MPQ5069采用QFN - 22（3mmx5mm）封装，符合AEC - Q100标准。
• 集成7mΩ功率MOSFET
• 可调限流（5A至15A）
• 输出电流测量
• 电流监测精度±10%
• 短路保护快速响应（200ns）
• PG检测器和FLTB指示，当V_IN = 0V时，PG置低
• MOSFET损坏检测
• 外部软启动
• 欠压锁定
• 热保护
• 采用QFN - 22（3mmx5mm）封装
• 符合AEC - Q100 1级标准

• 汽车信息娱乐系统
• 汽车仪表盘
• 高级驾驶辅助系统
• 汽车系统
