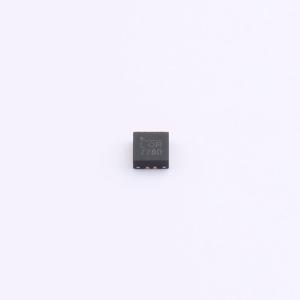

温馨提醒：图片仅供参考，商品以实物为准
MPQ5071GG-AEC1-Z
5.5V, 0.5A, 低 RDs(on) 负载开关，带可编程电流限制，AEC-Q100 认证
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MPQ5071是一款可编程负载开关，可在0.5V至5.5V的电压范围内提供0.5A的负载保护。MPQ5071采用超小封装，具备低导通电阻（RDS(ON)），为笔记本电脑、平板电脑和其他便携式设备应用提供了高效、节省空间的解决方案。MPQ5071的软启动（SS）功能可避免电路启动时产生浪涌电流
- 品牌名称
- MPS(芯源)
- 商品型号
- MPQ5071GG-AEC1-Z
- 商品编号
- C3215591
- 商品封装
- QFN-12(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 500mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 500mV~5.5V | |
| 导通电阻 | 50mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 特性 | 短路保护(SCP)；过流保护(OCP) |
商品概述
MPQ5071是一款可编程负载开关，可在0.5V至5.5V的电压范围内提供0.5A的负载保护。MPQ5071采用超小封装，具有低RDS(ON)特性，为笔记本电脑、平板电脑和其他便携式设备应用提供了高效、节省空间的解决方案。 MPQ5071的软启动(SS)功能可避免电路启动时的浪涌电流。此外，MPQ5071还具备可编程软启动时间、输出放电功能、过流保护(OCP)和热关断功能。 输出源的最大负载采用限流设计，这是通过检测MOSFET拓扑实现的。 电流限制的大小由一个从ILIM引脚连接到地(GND)的外部电阻控制。 内部电荷泵驱动功率器件栅极，使低导通电阻的DMOS功率MOSFET仅为50mΩ。 MPQ5071采用超小、节省空间的QFN - 12(2mmx2mm)封装。
商品特性
- 保证工业/汽车温度范围
- 输入电压(VIN)范围限制在0.5V至5.5V
- 关断电流<5μA
- 集成50mΩ低RDS(ON) MOSFET
- 0.5A负载电流
- 推挽式电源正常(PG)指示
- 可调节启动压摆率
- 输出放电功能
- 短路保护(SCP)响应时间<200ns
- 热关断保护
- 采用节省空间的QFN - 12(2mmx2mm)封装
- 符合AEC - Q100 1级标准
应用领域
- 笔记本电脑和平板电脑
- 便携式设备
- 固态硬盘(SSD)
- 手持设备
